三相异步电动机铭牌数据和参数

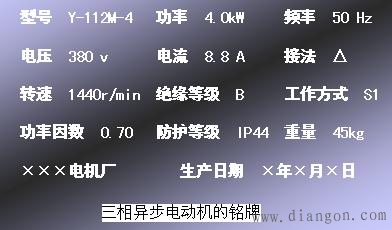

1.介绍铭牌中的数据和参数 ①型号（Y Y—异步电动机 112—机座中心高（mm） M—机座类别代号 S：短机座，M：中机座，L：长机座 4—磁极数 ②额定功率PN（4.0千瓦）:表示电动机在额定工作状态下运行时允许输出的机械功率，瓦或千瓦。 ③额定电流IN（8.8安）:表示电动机在额定工作状况下运行时定子电路输入的线电流，安。 ④额定电压UN（380伏）:表示电动机在额定工作状况下运行时的线电压，伏。 ⑤额定转速nN（1440转/分）:表示电动机在额定工作状况运行时的转速，转/分。 ⑥接法:表示电动机定子三相绕组与交流电源的联接方法，对J02系列及Y系列电动机而言，国家规定凡3千瓦及以下者大多采用星形接法，4千瓦及以上者采用三角形接法。 ⑦防护等级（IP44）:表示电动机外壳防护的型式。 ⑧频率fN（50赫）:表示电动机使用的交流电源的频率。 ⑨功率因数cosΦ ⑩工作制S1：电动机可以在铭牌标出的额定状态下连续运行。S2为短时运行；S3为短时重复运行。 此外，铭牌上还标注了绝缘等级（B级绝缘）和噪声等级（LW 82 dB）。在产品目录或电工手册中还有其它一些数据，如：效率、温升等。 2.例题讲解：求解其它数据 [例1] 若U N=380v，cosφ=0.82,Ist/I N=7.0,效率η=0.84，求额定电流、起动电流。 解：
[补充例题] 已知Y100Ll—4型异步电动机的某些额定技术数据如下：2.2kW 380 V 丫接法 1420 r／min cosφ=0.82 η=81％，电源频率为50Hz。试计算：(1)额定电流及额定负载时的转矩；(2)额定转差率。 解 (1) 额定电流
额定转矩 (2) 额定转差率 磁极对数p＝2， 故n1＝1500 r／min， 于是有 sN=(1500-1420)/1500≈0.053 3.三相异步机的选择 合理选择电动机关系到生产机械的安全运行和投资效益。 1>根据生产机械所需功率选择电动机的容量； 2>根据工作环境选择电动机的结构形式； 3>根据生产机械对调速、起动的要求选择电动机的类型； 4>根据生产机械的转速选择电动机的转速； |
