三相异步电动机的连续运行控制电路
时间：2023-03-10来源：佚名
|

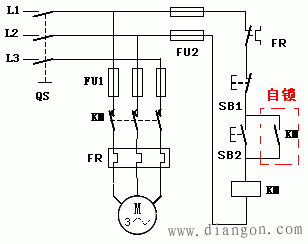

①组成： 三相笼型异步电动机连续运行控制电路在点动控制电路的基础上，在起动按钮两端并联接触器辅助常开触点，串入停止常闭按钮，另外需增设热继电器进行过载保护。 ②分析电路可以实现连续运行的原理： 起动：合上组合开关QS，然后按下起动按钮SB2，交流接触器KM的线圈得电，接触器KM的三对主触点闭合，电动机M便接通电源直接起动运转。与此同时与SB2并联的接触器常开辅助触点KM闭合。这样，即使松开按钮SB2时，接触器KM的线圈仍可通过KM触点通电，从而保持电动机的连续运行。 停止：按下停止按钮SB1，将接触器线圈回路切断，这时接触器KM断电释放，KM的三相常开主触点恢复断开切断三相电源，电动机M失电停止运转。
电路中与起动按钮并联的KM辅助常开触点，在松开起动按钮SB2后，仍使接触器KM线圈保持通电的控制方式叫做“自锁”，辅助常开辅助触点叫自锁触点。 ④电路中有如下一些保护措施： 熔断器FU起短路保护作用； 热继电器FR具有过载保护作用； 交流接触器起失压（或零压）和欠压保护作用。 失压保护是指电动机在正常运行中，由于某种原因引起突然断电时，能自动切断电动机电源，当重新供电时，保证电动机不能自行起动的一种保护。以保证人身和设备的安全。接触器可实现失压保护，因为接触器自锁触点和主触点在电源断电时已经断开，在电源恢复供电时，只要不按动按钮，电动机就不会自行起动运转。 欠压保护是指电路电压低于电动机应加的额定电压。下降到某一数值时，电动机能自动脱离电源停转，避免电动机在电压不足的状态下长期运行，因定子电流过大损坏电机。接触器可避免电动机欠压运行，因为当电路电压下降到一定值（一般指低于额定电压85%以下）时，接触器线圈两端的电压也同样下降到此值，从而使接触器线圈磁通减弱，产生的电磁吸力减小。当电磁吸力减小到小于反作用弹簧的拉力时，动铁心被迫释放，主触点、自锁触点同时分断，自动切断主电路和控制电路，电动机失电停转，达到了欠压保护的目的。 |
