接地的基本概念

　　接地，就是将设备的某一部位经接地装置与大地紧密连接起来。
　　（1）接地分类
　　接地分为临时接地和固定接地两种。临时接地又包含检修接地和故障接地。固定接地又分为工作接地和安全接地，安全接地包含保护接地、防雷接地、防静电接地、屏蔽接地等。工作接地是指为维持电力系统正常运行而在变压器或发电机中性点的接地。
　　（2）接地电流和接地短路电流
　　凡从接地点流入地下的电流即为接地电流。系统一相接地可能导致系统发生短路，这时的接地电流叫做接地短路电流。在高压系统中，接地短路电流可能很大，接地短路电流在500A及以下的称小接地短路电流系统；接地短路电流大于500A的称大接地短系统。
　　（3）流散电阻和接地电阻
　　流散电阻是接地电流在土壤中遇到的全部电阻。接地电阻是接地体的流散电阻与接地线的电阻之和。接地线的电阻一般很小，可忽略不计，因此，在绝大多数情况下可以认为流散电阻就是接地电阻。
　　（4）对地电压和对地电压曲线

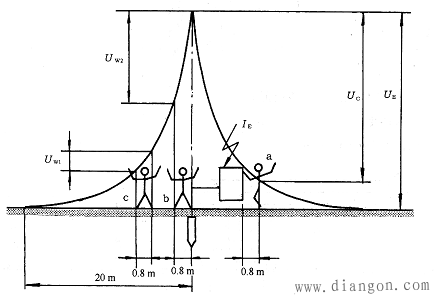

　　对地电压就是带电体与电位为零的大地之间的电位差。显然，对地电压等于接地电流和接地电阻的乘积：Ud=Rd×Id。电流通过接地体向大地作半球形流散，与半球面积对应的土壤电阻随着远离接地体而迅速减小，在离开接地体20m以外，电流不再产生电压降。电气工程上通常说的“地”就是这里的地。如果用曲线来表示接地体及其周围各点的对地电压，这种曲线就叫做对地电压曲线。下图所示的是单一接地体的对地电压曲线。

图 对地电压曲线

　　（5）接触电压
　　接触电压是指加于人体某两点之间的电压，如图所示。
　　（6）跨步电压
　　跨步电压是指人站在流过电流的地面上，加于人的两脚（人的跨距按0.8m计）之间的电压，如图3-6中的Uw1和Uw2。如果忽略脚下土壤的流散电阻，跨步电压与跨步电动势相等。人的跨步一般按0.8m考虑；大牲畜的跨步通常按1.0～1.4m考虑。图3-6中，b紧靠接地体位置，承受的跨步电压最大；c离开了接地体，承受的跨步电压要小一些。如果不忽略脚下土壤的流散电阻，跨步电压也将低于跨步电动势。
