plc延合延分电路梯形图
时间：2023-03-10来源：佚名
|

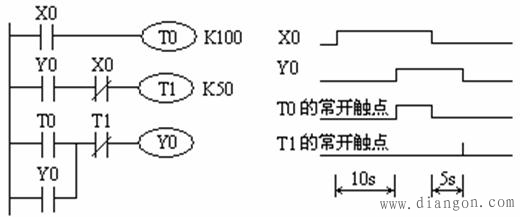

如图所示用X0控制Y0，当X0的常开触点接通后，T0开始定时，10s后T0的常开触点接通，使Y0变为ON。X0为ON时其常闭触点断开，使T1复位，X0变为OFF后T1开始定时，5s后T1的常闭触点断开，使Y0变为OFF，T1也被复位。Y0用起动、保持、停止电路来控制。
|
