二极管的识别

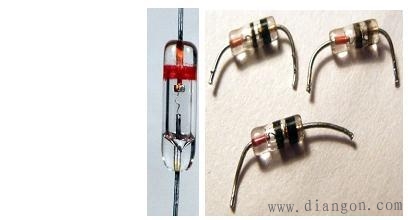

如图所示为检波二极管的实物图，外壳上有色环的一端为负极。

检波二极管的特点是PN结的结电容小、工作频率高、反向电流小。多用点接触型结构。多数采用玻璃封装。检波二极管要正常工作必须加正偏电压。

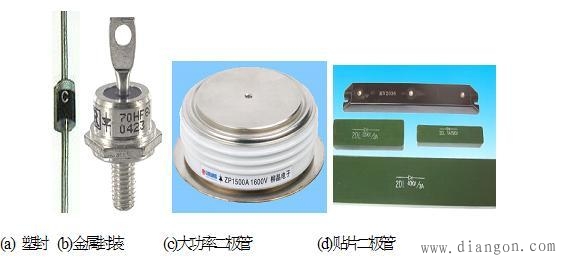

如图所示为整流二极管的实物图，塑封二极管的外壳上有色环的一端为负极，金属封装二极管的螺栓一端为负极，金属封装二极管、大功率二极管和贴片二极管的表面一般标有二极管的电路符号。

整流二极管的特点是允许通过大电流。多用面接触型结构。多数采用金属或塑料封装。整流二极管要正常工作必须加正偏电压。

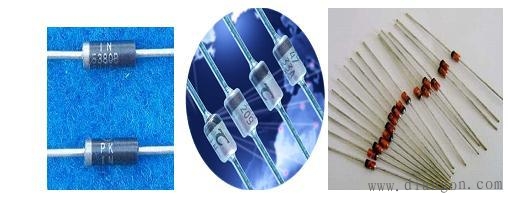

如图所示为稳压二极管的实物图，外壳上有色环一端为负极。

稳压二极管的特点是工作在反向击穿区，起稳压作用。多数采用金属、玻璃或塑料封装，较多采用塑料封装。稳压二极管要正常工作必须加反偏电压。

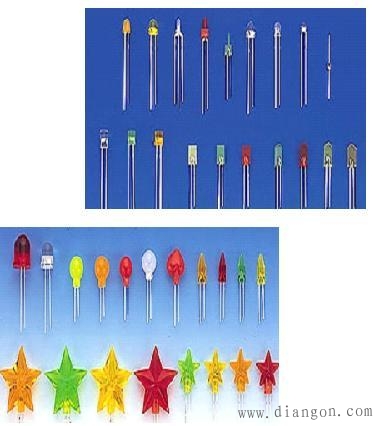

如图所示为发光二极管的实物图，管脚为长正短负

发光二极管可直接把电能转变成不同颜色的光信号。多数采用金属、陶瓷、树脂、塑料封装。发光二极管要正常工作必须加正偏电压。

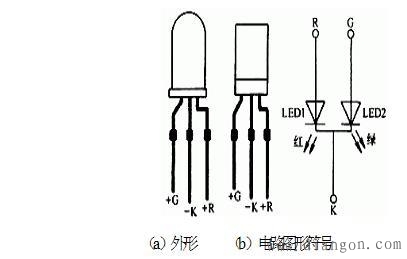

如图所示为三端变色发光二极管的外形图和电路图形符号，-K为两只二极管的公共负极， R为红色发光二极管的正极， G为绿色发光二极管的正极。控制两个二极管上电压的有无，就可以形成不同的三种颜色，即两只发光二极管单独工作时发出的红绿两种颜色和同时工作时红绿色的混合色黄色。

图（b）所示将两个二极管负极（阴极）连接在一起的连接方法称为共阴接法，同理如果把两个二极管正极（阳极）连接在一起的连接方法称为共阳接法。

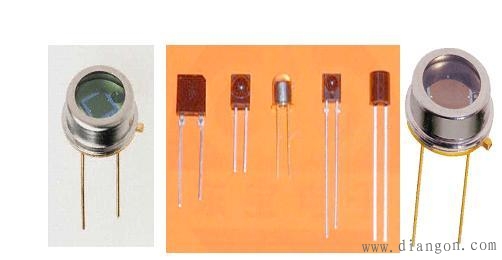

如图所示为光电二极管的实物图，管脚为长正短负。

光电二极管的特点是反向电流与光照强度成正比。采用金属或黑色树脂封装，其顶端有玻璃窗口或者侧面开有受光窗口。光电二极管要正常工作必须加反偏电压。

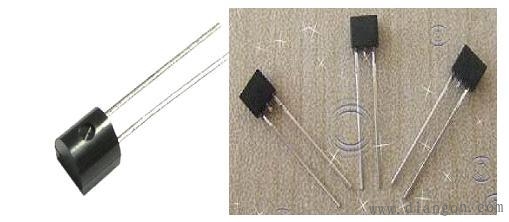

如图所示为变容二极管的实物图。

变容二极管的特点是变容二极管的电容量与其两端所加的反向电压成反比。在实际电路中变容二极管相当于一只微调电容，只需要改变其两端的反偏直流电压的大小，就可方便的调节其电容量。变容二极管要正常工作必须加反偏电压。
