判断DP总线是否正常的方法
时间：2023-03-10来源：佚名
|

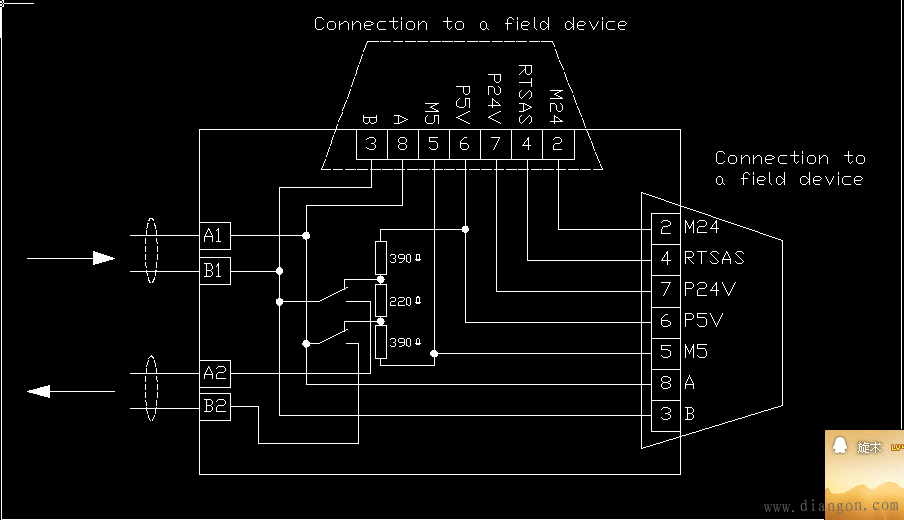

DP线的通断，会影响到现场站之间和现场站与中控的连接，是系统能正常工作的基础。判断DP线是否正常的方法，我自己的一般会用下面的方法： 1.把DP线两端的DP头的终端电阻都打到ON上，在其中一段用万用表量DP头3号引脚和8号引脚之间的电阻，正常测量值是110欧姆左右； 2.把测量端的终端电阻打到OFF上，远端的不动，这时的正常测量值是220欧姆左右； 3.把远端的终端电阻打到OFF上，测量端的终端电阻打到ON上，这时正常的测量值也应该是220欧姆左右； 4.把两端的终端电阻都打到OFF上，这时应该是开路，量不出电阻。 假如总线上有不止一个DP头，可以只测量两端，中间的DP头的终端电阻，始终处在OFF上就可以了。不通的话，可以分段测量。但是最好把DP头的出线拆掉来测量，排除干扰因素。 个人遇到的DP故障，原因目前发现两个：1、通讯电缆质量差，抗干扰能力差（前提接地，布线很合理的情况），也有遇到过第一次买的通讯电缆不够，又使用其他种类的电缆情况，混用；2、DP接头没有做好接地，就是电缆接头处的屏蔽线和DP头内的金属片接触不好，再者就是DP头损坏。 找DP通信故障时，我们还应该注意线路上的电压，有必须时，需要通过示波器来进行测量。 当DP接头已经插到设备上面后，在任意一个DP接头的3-8脚测量电阻 并不是110欧姆和220欧姆了。 因为设备上面还有个上拉（3-6）和下拉（5-8）的390欧姆的电阻。所以当接头插入设备后，终端电阻并不是只有个220欧姆，应该是 220*780/220 780=171.6 欧姆。 当设备带电后，我们除了检查线路的电阻是否正常 还应该检查 3-8间的电压。正常时3-8之间的电压应该是1.1V(5*220/390 220 390) 网络中发生故障，比如 终端设备掉电一段终端电阻丢失，3-8之间的电压就会变为0.62V(5*110/390 110 390) 分享一个DP头的内部结构：6ES7972-****2-****有2个DP口，6ES7972-****1-****只有1个DP口。
|
