RL串联电路的测量

（1）测量电感器的直流电阻

用万用表的欧姆挡测量电感器，发现其有直流电阻。

实验说明：实际中的电感器是一个RL串联元件。

（2）测量RL串联电路的电压、电流

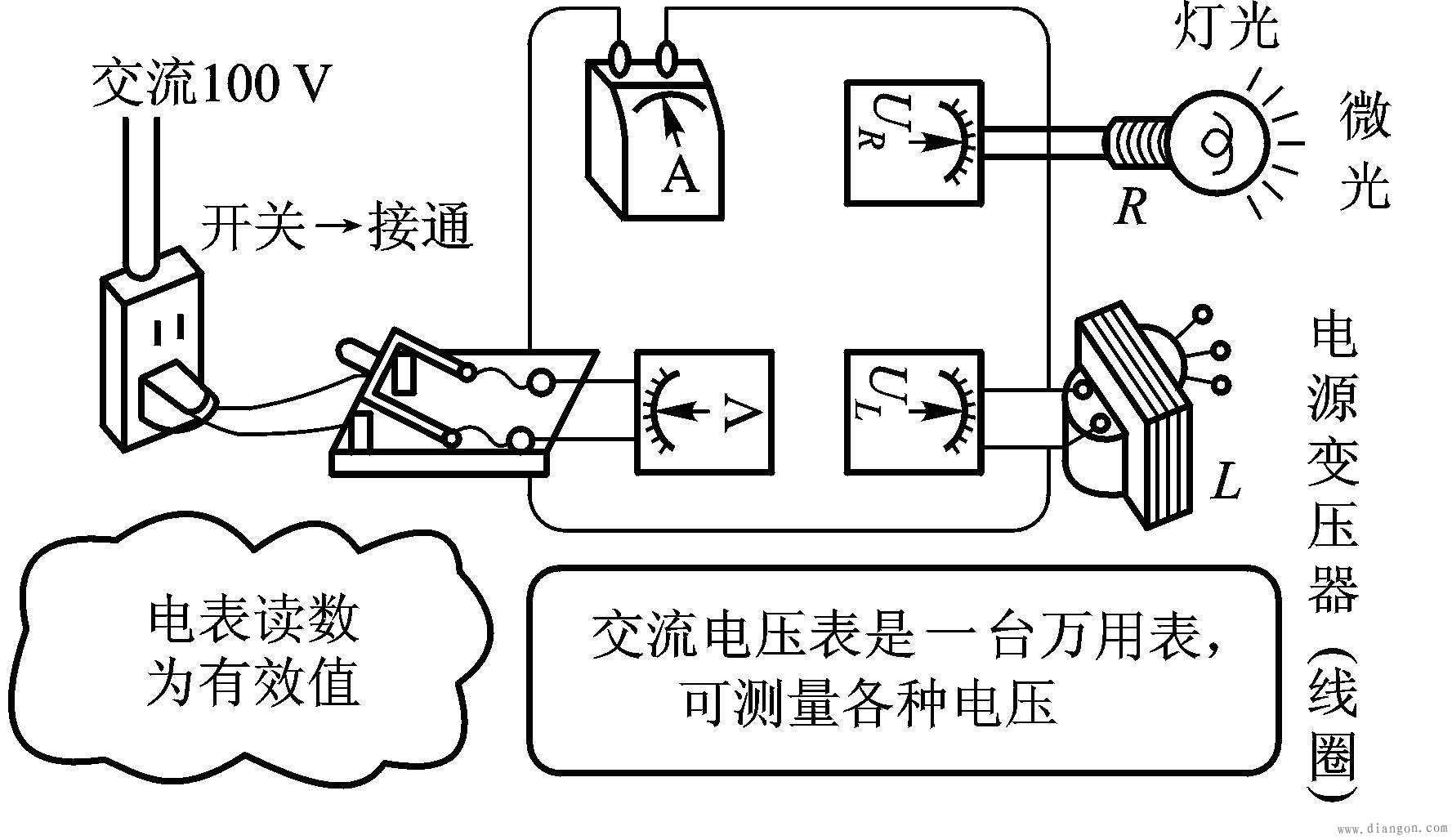

① 由电阻为R的灯，电感为L的变压器构成RL串联电路，如下图所示。

② 施加100 V的交流电压。

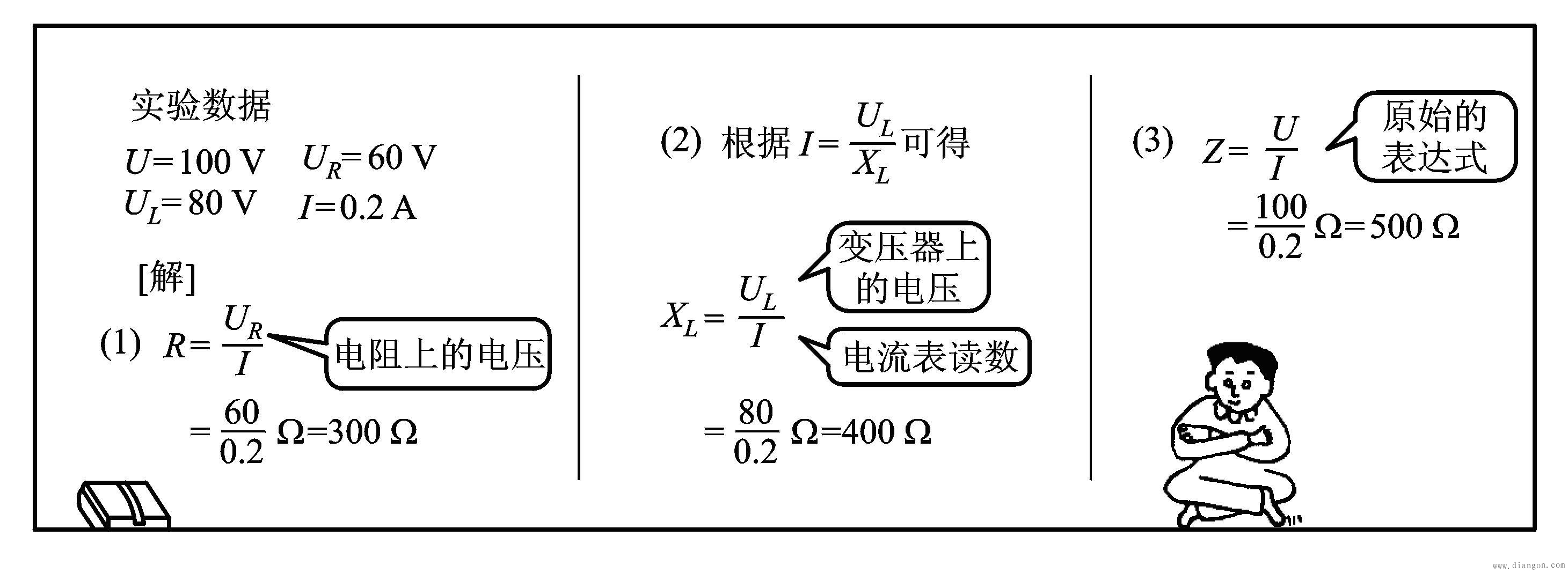

③ 计算灯的电阻R的值。

④ 计算线圈的感抗X_L。

⑤ 根据电源电压与电流计算出阻抗Z（W），如下图所示。
