三菱plc定时器T

定时器作为时间元件相当于时间继电器，由设定值寄存器、当前值寄存器和定时器触点组成。在其当前值寄存器的值等于设定值寄存器的值时，定时器触点动作。故设定值、当前值和定时器触点是定时器的三要素。
定时器累计plc内的1ms，10ms，100ms等的时钟脉冲，当达到所定的设定值时，输出接点动作。定时器可以使用用户程序存储器内的常数K作为设定值，也可以用后述的数据寄存器D的内容作为设定值。这里的数据寄存器应有断电保持功能。
定时器可以分为：
常规定时器T0～T245
积算定时器T246～T255

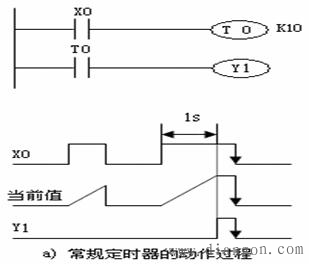

1、常规定时器的动作过程

2、积算定时器T246～T255

1ms积算定时器T246～T249共四点，每点设定值范围0.001s～32.767s；100ms积算定时器T250～T255共6点，每点设定值范围0.1s～3276.7s。如图所示，当定时器线圈T250的驱动输入X1接通时T250用当前值计数器累计100ms的时钟脉冲个数，当该值与设定值K10相等时，定时器的输出接点输出，当计数中间驱动输入X0断开或停电时，当前值可保持。输入X1再接通或复电时，计数继续进行，当累计时间为10×0.1s＝1s时，输出接点动作。当复位输入X1接通时，计数器就复位，输出接点也复位

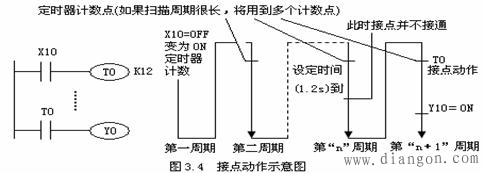

3、接点的动作时序
接点动作时序如图所示。定时器在其线圈被驱动后开始计时，到达设定值后，在执行第一个线圈指令时，其输出接点动作。从驱动定时器线圈到其接点动作称为定时器接点动作精度时间t，t＝T T0-α。
