二极管的检测方法
时间：2023-03-10作者：佚名
|

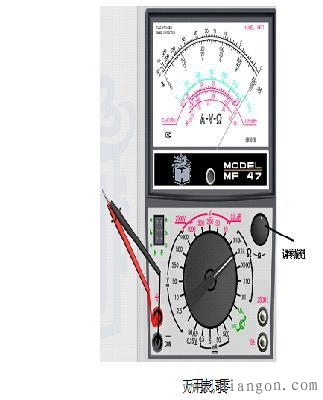

1：检测普通二极管 如下图所示，将万用表拨至欧姆档 挡或者 挡，此时万用表的黑表笔接的是内部电池的正极，红表笔接的是内部电池的负极。调零（将红、黑表笔短接，调节电调零旋钮，直至表针指示到零刻度线）。

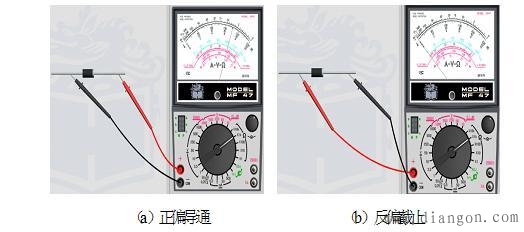

如下图所示，万用表的红、黑表笔分别接二极管两端，若测得电阻小（几千欧以下），再将红、黑表笔对调后接二极管两端，而测得的电阻大（几百千欧以上），两次测量的电阻值差别越大，说明二极管的性能越好。阻值小的那一次黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
如果两次测量的电阻差别不大，则说明二极管的性能不好；如果两次测量的电阻均很小，则说明二极管内部已击穿短路；如果两次测量的电阻均很大，则说明二极管内部已断路。以上三种二极管均不能使用。 2：检测稳压二极管 管脚的常规识别方法：带色点的一端为正极，另一端为负极。带色环的一端为负极，另一端为正极。
稳压管性能好坏判别方法与普通二极管的检测方法相同。
稳压管稳压值的检测：万用表拨至欧姆挡
 挡，调零。黑表笔接稳压管负极，红表笔接稳压管的正极，待指针稳定后，读出万用表的直流电压挡DC 10 V刻度线上表针所指示的值，然后按下式计算出稳压管的稳压值VZ。
VZ=（10-读数）×1.5 V 【做一做】测量稳压二极管的稳压值
取一只7.5 V的稳压管。按照上述操作方法，读出万用表的直流电压挡DC 10 V刻度线上表针所指示的值为5，根据上式可以计算出其稳压值为7.5 V。
注意：此方法仅适用于测量稳压值小于10 V的稳压管的稳压值（因为
挡的内部电池电压一般只有9 V）。 3：检测发光二极管
① 管脚识别方法：管脚较长的是正极。将发光二极管置于灯光照射处，引线脚在管体内较长的一端是负极，较短一端是正极。
性能检测：万用表拨至
① 挡，调零。测量二极管的正、反向电阻值，正向电阻值小于50 ，反向电阻大于200 时均为正常。如果正反向电阻均为零或均为无穷大，表示二极管已坏。
4：检测光电二极管管脚识别方法：未使用过的光电二极管，管脚长的为正极，管脚短的为负极。对于有特殊标识（色点或者管键标识）的靠近标识的一端为正极，另一端为负极。
性能检测：用万用表的
 挡测量光电二极管的正向电阻，其阻值应在10 左右，然后用挡板挡住光电二极管的光线接收窗，测其反向电阻，其阻值应为 。把挡板去掉，让光电二极管接受光照，光线越强，其反向电阻值越小，阻值可达几千欧或一千欧以下，则说明光电二极管是好的。如果在上述测试过程中，随着光线变化光电二极管的反向电阻值变化不大，则说明管子性能不好，灵敏度低，最好不要选用。若正、反向电阻均为零或无穷大，说明管子是坏的，不能使用。
注意事项：
1．不用R ´ 1挡测二极管，因为R ´ 1挡内部电流较大，容易烧坏二极管。
2．不用R ´ 10 k挡测二极管，因为R ´ 10 k挡内部电压较高，可能击穿管子内部的PN结。 |
