什么是等电位联结?等电位联结的作用

　　等电位联结指保护导体与建筑物的金属结构、生产用的金属装备以及允许用作保护线的金属管道等用于其他目的的不带电导体之间的联结 （包括 IT 系统和 TT 系统中各用电设备金属外壳之间的联结）。

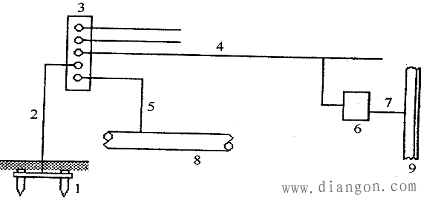

图 等电位联结

　　保护导体干线应接向总开关柜。总开关柜内保护导体端子排与自然导体之间的联结称为总等电位联结。总开关柜以下，如采用放射式配电，则保护导体作为支线分别接向用电设备或配电箱 （ 配电箱以下都属于支线 ）；如采用树干式配电，应从总开关柜上引出保护导体干线，再从该干线向用电设备或配电箱引出保护支线。对于用电设备或配电箱，如其保护接零难以满足速断要求，或为了提高保护接零的可靠性，可将其与自然导体之间再进行联结。这一联结称为局部等电位联结或辅助等电位联结。等电位联结的组成如图所示。
　　总等电位联结导体的最小截面不得小于最大保护导体的1/2，但不得小于6mm²；如系铜线，也不需大于25mm²。两台设备之间局部等电位联结导体的最小截面不得小于两台设备保护导体中较小者的截面。设备与设备外导体之间的局部等电位联结线的截面不得小于该设备保护零支线的1/2。
　　通过等电位联结可以实现等电位环境。等电位环境内可能的接触电压和跨步电压应限制在安全范围内。采用等电位环境时应采取防止环境边缘处危险跨步电压的措施，并应考虑防止环境内高电位引出和环境外低电位引入的危险。
