可编程互连阵列结构
EPM7128S器件（1）EPM7128S器件基本结构 EPM7128S器件主要由逻辑阵列块LAB、宏单元、I/O控制块和可编程互连阵列PIA构成。 在多阵列矩阵结构中，每个宏单元有一个可编程的与阵列和一个固定的或阵列， 以及一个具有独立可编程时钟、时钟使能、清除和置位功能的可配置触发器。每16个宏单元组成一组，构成一个灵活的逻辑阵列模块LAB。多个LAB通过可编程互连阵列PIA和全局总线相连。每个LAB还与相应的I/O控制模块相连，以提供直接的输入和输出通道。
（2）EPM7128S宏单元结构 EPM7128S的每个宏单元能够单独配置为组合逻辑或时序逻辑工作方式。宏单元主要由逻辑阵列、乘积项选择矩阵和可编程寄存器3部分组成。可编程寄存器根据逻辑需要，可以编程旁路，实现组合逻辑。如作为寄存器使用，则相应的可编程逻辑器件开发软件将根据设计逻辑需要，选择有效的寄存器工作方式，以使设计所用器件资源最少。 XCR3064XL器件XCR3064XL器件结构。 XCR3064XL器件宏单元结构，由零功率互连阵列连接起来的功能块及I/O单元构成，每个逻辑块含16个宏单元。 全局互连结构CPLDispLSI1032器件结构ispLSI1032器件主要由全局布线区GRP、通用逻辑块GLB、输入/输出单元IOC、输出布线区ORP和时钟分配网络CDN构成。

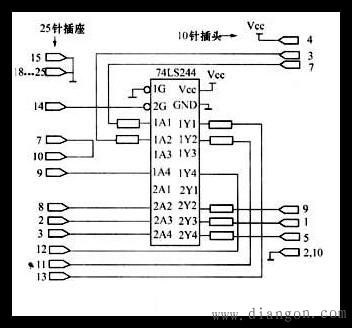

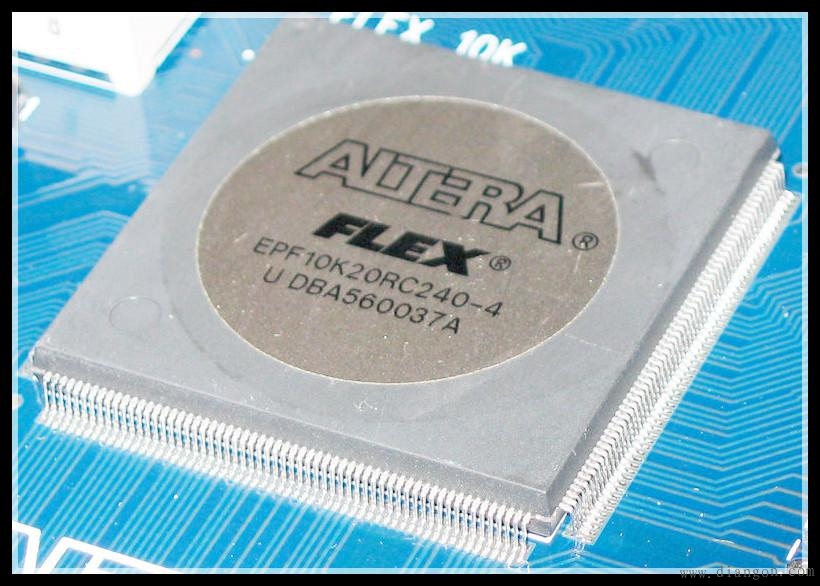

通用逻辑块GLB通用逻辑块GLB主要用于实现逻辑功能，GLB主要由与阵列、乘积项共享阵列、4输出逻辑宏单元和控制逻辑电路组成。 应用基于SRAM（静态随机存储器）的可重配置PLD（可编程逻辑器件）的出现，为系统设计者动态改变运行电路中PLD的逻辑功能创造了条件。PLD使用SRAM单元来保存配置数据。这些配置数据决定了PLD内部的互连关系和逻辑功能，改变这些数据，也就改变了器件的逻辑功能。由于SRAM的数据是易失的，因此这些数据必须保存在PLD器件以外的EPROM、EEPROM或FLASH ROM等非易失存储器内，以便使系统在适当的时候将其下载到PLD的SRAM单元中，从而实现在电路可重配置ICR（In-Circuit Reconfigurability）。 |
