可编程阵列逻辑基本结构及应用

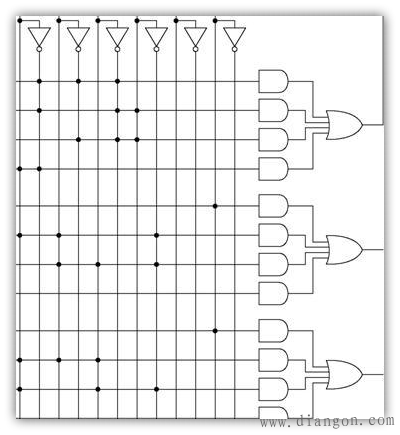

输出和反馈结构由可编程的与阵列和固定的或阵列组成，没有输出反馈信号，输入和输出引出端是固定的，不能由用户自行定义。只适用于简单的组合逻辑电路设计。　　

1.输入和输出型结构

具有三态输出缓冲器和反馈缓冲器。反馈缓冲器可使三态输出反馈到与阵列输入端，构成简单的触发器，使输出具有记忆功能。用户通过编程可以控制三态输出缓冲器的状态，从而实现对输入/输出引出端数目的任意配置。利用可编程输入/输型PAL器件，可设计编码器、译码器、数据选择器等组合逻辑电路，也可完成串行数据移位和循环等操作。

2.带反馈的寄存器型结构

具有记忆功能，由于整个器件只有一个共用时钟和一个输出使能输入端，因此可以构成计数器等同步时序逻辑电路。　　

3.带异或的寄存器型结构

与阵列的输出分成两组相或，经异或运算后加到D触发器的输入端，使得逻辑电路的设计更加灵活、方便。

4.算术选通反馈型结构

在异或型PAL的基础上增加算术选通电路，产生输入信号和反馈信号的４个最大项。算术选通电路产生的４个最大项，加到与阵列输入端，通过对与阵列编程，可得到16种逻辑组合输出。

算术选通反馈型PAL器件，主要用于实现快速的加、减、大于、小于等算术逻辑电路。

5.乘积项公用输出结构

相邻两个逻辑单元乘积项可同时接到两个或门。

6.宏单元输出结构

PAL22V10的宏单元由一个触发器和两个可编程多路选择器组成，通过对两个多路选择器进行编程，每个宏单元可以设置４种输出结构形式和两种反馈信号，因而具有更强的通用性和灵活性。

应用

PAL器件速度快，功耗低，并有多种结构类型，可用来设计各种组合逻辑电路和时序逻辑电路。设计时主要考虑以下几个方面：

(1) 一个PAL器件的输入/输出引出端总数是有限的。

(2) 每个PAL器件输出乘积项数目是有限的。

(3) 在具有寄存器和宏单元结构的PAL器件中，当逻辑单元中的寄存器作为内部反馈寄存器使用时，需占用一个逻辑单元，则对应的输出引出端不能再作它用；当逻辑单元作为组合输出时，也占用一个逻辑单元，其内部寄存器也不能使用。
