降低短路电流的措施

　　500kV层面短路电流解决措施

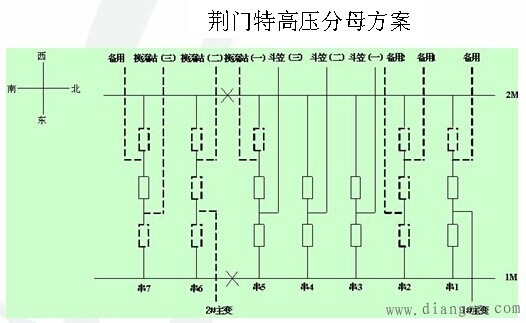

　　1）变电站母线分段运行。不同变电站出线连接于不同母线上，减少线路之间的电气联络，目前实际生产过程中经常采用此种措施限制短路电流，效果较好，但分母运行带来的是供电可靠性的降低，需权衡考虑。以下即为荆门特高压500kV侧分母运行方案，效果很好，但由于影响可靠性，且特高压安全非常敏感，所以一直不能实施。

　　2）线路加装串联电抗器。举例说明：8Ω的串联电抗器阻抗标幺值为0.0032，相当于50km导线型号为4×LGJ-500的线路，拉长电气联络，降低短路电流。这个措施目前在上海的500kV黄渡-泗泾线路已经实施，三峡近区的一些重要线路也将实施此类工程，其中有项可研为本人负责，也去500kV泗泾变考察过，感觉这个措施属于治根不治本，可以满足阶段性要求，但存在很多问题，比如会增加网损，还会降低系统的稳定性，而且无功的需求也会增加，特别是考虑N-1的时候。

　　3）500kV网络结构优化，这类措施不太好深入探讨，依赖于实际情况和分析计算。

　　220kV层面短路电流解决措施

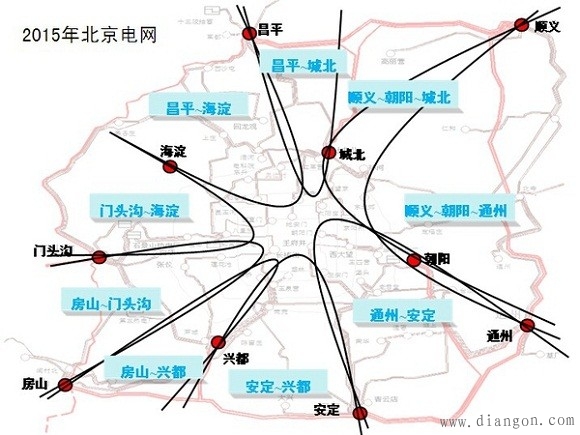

　　1）分区分片运行。分片分区是降低短路电流最直接、最有效的措施。以北京电网为例：主要以2~3个500kV变电站的一段220kV母线为中心，将220kV电网划分为几个区，形成以相邻的500kV变电站的220kV母线为供电中心的双环网结构，各分区电网之间在正常方式下相对独立，各分区220kV电力可互相支援，满足500kV主变和220kV线路稳态N-1、N-2的要求。上海电网思路与此不同。

　　2）其他措施。比如高阻抗设备，线路调整，220kV分母运行等，也是有效手段，但是不如分区分片运行，来的根本，所以电网220kV层面分区分片运行及相关网络分析优化，是限制短路电流的根本措施，也是目前各个省公司重点开展的工程依据。
