数模转换器的应用

1.在LCD中用来控制白色LED背光亮度
环境亮度检测器输出一个正比于现有光线亮度的电流，TIA(跨导放大器)将这个小电流转变成一个电压，再把这个电压送入A/D转换器。系统中的微控制器读出A/D的输出，并通过I2C接口对数字电位器进行设定。数字电位器被连接到白色LED驱动器ADM8846的Rset引脚，从而改变了它提供给LED的输出电流，这样就完成了对LED的亮度控制。在上电时，AD5245预置为中间阻值。

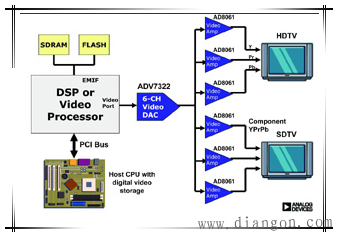

2.通道视频编码器ADV7322同时在标清TV和高清TV上显示视频的应用。
高清TV视频信号是将模拟的Y、Pr、Pb信号分开，使用三条线缆来独立传输，而下面的标清TV输入的是复合视频信号，ADV7322的6路输出都要加缓冲器以驱动高清和标清的显示器。此外，由于AD8061具有出色的适合视频应用的参数特性，所以这里选用AD8061做缓冲器。ADV7322的输出还可能根据连接设备的需要，加一个模拟低通滤波器以实现反镜像滤波。最后需要说明的一点是，虽然ADV7322含有片上基准，但可能还要考虑使用一个更好的外部基准来优化其性能，比如AD1580。
