漏电保护器分类_家用漏电保护器分类

根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。
　　按动作结构分，可分为直接动作式和间接动作式。直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。
　　在型式上，按保护器具有的功能大体上可分为三类：
　　（1）漏电继电器。只具备检测、判断功能，不具备开闭主电路功能。
　　组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。分装式是将漏电脱扣器分离出来，再由外部接线连接。

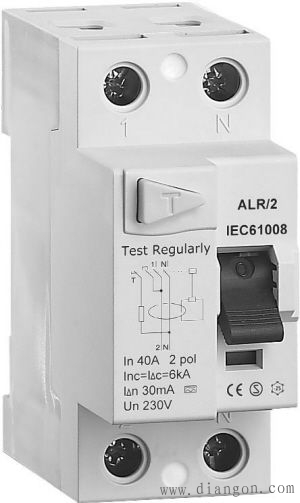

　　（2）漏电开关。同时具备检测、判断、执行功能。它是漏电继电器和开关的结合体。
　　（3）漏电保护插座。将漏电开关和插座组合在一起，使插座具备触电保护功能。适用于移动电器和家用电器。

　　当人体与大地互不绝缘时，人在地上触及相线触电称为单相触电。在低压电网中，当人身发生单相触电或家用电器设备对地漏电时，能够在规定时间内自动完成切断电源的装置，称为漏电保护器或漏电自动开关。家庭生活用电一般为单相，在家庭生活用电中，装设单相漏电保护器是防止人身单相触电和保护家用电器设备安全运行最重要的技术措施之一。如何选用家庭生活用电单相漏电保护器呢？笔者认为主要从以下几点来考虑。
　　1．必须选用符合国家技术标准的产品
　　目前市场上的单相漏电保护器都属电流型的。1987年7月1日颁布实施的国家标准GB6829-86《漏电电流动作保护器》，对电流型漏电保护器产品的技术条件和试验方法提出了具体的要求。同年国家机械委发文规定，对漏电电流动作保护器实行强制安全认证制度，该工作由中国电工产品认证委员会负责组织实施。安全认证合格的产品将给企业发放生产许可证。故用户在选购家用单相漏电保护器时，必须选用符合BG6829一86且经过安全认证的产品。这种产品在厂家的产品使用说明书上会印有“通过中国电工产品认证委员会安全认证，证书号××××××，符合标准：BG6829一86”等内容的说明。
　　2．所选产品的技术性能指标应适合家庭生活用电的需要
　　单相漏电保护器产品的技术性能指标，对用户选用来说，主要应了解如下几项：
　　（1）额定电压、频率
　　漏电保护器的额定电压有交流220V和交流380V两种，家庭生活用电力单相，故应选用额定电压为交流220V／50Hz的产品
　　（2）额定电流、过电流脱扣器额定电流
　　漏电保护器的额定电流主要有6、10、16、20、40、63、100、160、200、250、400A等多种规格。对带过电流保护的漏电保护器，同一等级额定电流下会有几种过电流脱扣器额定电流值。如DZL18一20／2型漏电保护器，它具有漏电保护与过流保护功能，其额定电流为20A，但其过电流脱扣器额定电流有10A、16A、20A种，即同是DZL18一20/2型号的产品，会有三种不同的规格，选用时要予以注意。在交流220V的工作电压下，用户可按1kW负载约有4.5～5A的电流来粗略估算漏电保护器的额定电流。(http://www.gdzrlj.com/版权所有)如某一家庭用电设备功率总和约为4kW，则应选用额定电流为20A的单相漏电保护器。过电流脱扣器额定电流的选择，应尽量接近家庭生活用电的实际电流。在上例中，该家庭用电设备功率总和虽为4kW，但一般家庭所有用电设备同时全部开启工作的机会是极少的，并且对单件的用电设备来说，工作时也下一定是满负荷的，故上例中该家庭如选用带过流保护的单相漏电保护器，其脱扣器额定电流应选定为16A的较为合适。一般情况下，可以把0．85～0．9倍的额定电流值确定为过电流脱扣器额定电流值。
　　（3）极数
　　漏电保护器有2极、3极、4极三种，家庭生活用电应选2极的漏电保护器。
　　（4）额定漏电动作电流
　　额定漏电动作电流是指，在制造厂规定的条件下，保证漏电保护器必须动作的漏电电流值。漏电保护器的额定漏电动作电流主要有5、10、20、30、50、75、100、300、500、1000、3000mA等几种。其中小于或等于30mA的属高灵敏度；大于30mA而小于或等于100mA的属中灵敏度：大于1000mA的属低灵敏度。家庭生活用电所选配漏电保护器，最主要的目的是为了防止人身触电，故应选用额定漏电动作电流小于或等于30mA的高灵敏度产品。事实上，如果能够作为人身保护的漏电保护器，当然地就能够成为漏电火灾和设备漏电损坏的保护。
　　（5）额定漏电动作时间
　　额定漏电动作时间是指，在制造厂规定的条件下，对应于额定漏电动作电流的最大漏电分断时间。单相漏电保护器的额定漏电动作时间，主要有小于或等于0．1秒、小于0．15秒、小于0．2秒等几种。小于或等于0．1秒的为快速型漏电保护器，用以防止人身触电为最主要目的的家庭用单相漏电保护器，应选用小于或等于0．1秒的快速型产品。
