电压源和电流源的区别

一、电压源

电路中的功能元件称为电源，，可以采用两种模型表示，即电压源和电流源。

1 ．理想电压源（恒压源）

（ 1 ）符号：

（ 2 ）特点：无论负载电阻如何变化，输出电压即电源端电压总保持为给定的 U S 或 u s (t) 不 变，电源中的电流由外电路决定，输出功率可以无穷大，其内阻为 0 。

例 ： 如图: U S =10V

当 R 1 、 R 2 同时接入时： I =10A

(3) 特性曲线

2 ．实际电压源

（ 1 ）符号：

（ 2 ）特点：由理想电压源串联一个电阻组成， R S 称为电源的内阻或输出电阻，负载的电压 U = U S – IR S ，当 R S = 0 时，电压源模型就变成恒压源模型。

（ 3 ）特性曲线

二、 电流源

1 ．理想电流源（恒流源）

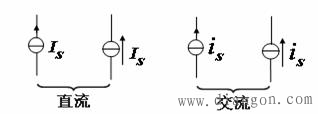

(1) 符号 :

(2) 特点：

无论负载电阻如何变化，总保持给定的 Is 或 i s (t) ，电流源的端电压由外电路决定，输出功率可以无穷大，其内阻无穷大。

例 ： 如图: I S =1 A

则 : 当 R =1 W 时， U =1V ， R =10 W 时， U =10 V

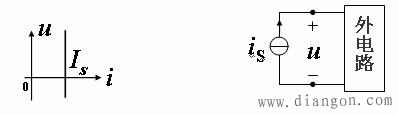

（ 3 ）特性曲线

2 ．实际电流源

（ 1 ）符号：

（ 2 ）特点：由理想电流源并联一个电阻组成，负载的电流为 I = I S – U ab / R S ，当 内阻 R S = ¥ 时，电流源模型就变成恒流源模型。

（ 3 ）特性曲线：

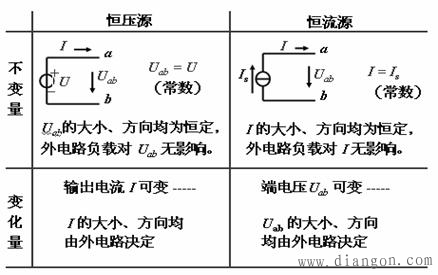

3 ．恒压源和恒流源的比较
