电气线路不规范接线供电产生的危害分析

我公司某车间敷设了一条电气线路，因从三相三线制的架空线路上拉设，电源无零线，电工将新设线路的工作零线接在一废弃埋地的电线管上。线路供电后电器设备运行一直不正常，新线路分A、B、C三相分别供不同的房间单相用电，出现了有的房间电压升高，白炽灯特亮，而有的房间电压降低，日光灯不亮、空调不制冷。请来维修人员检修后仍未解决上述问题。后经公司安检人员巡检时发现了这条不规范线路，通过整改，在原架空线路上增设了一条电源零线与新设线路工作零线接通，彻底消除了供电不正常现象，也使整条线路安全可靠了。现将这条电气线路不规范接线供电情况及可能产生的危害分析如下：

一、 供电情况分析

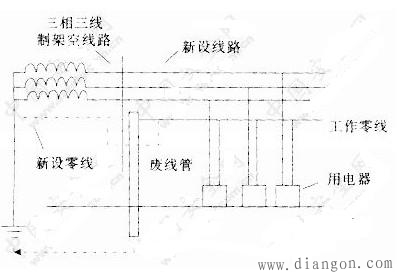

如图所示，这条线路零线接在一埋地的废弃电线管上，电流通过电线管、与大地构成回路，实际没有电源工作零线。由于房间布线中三相负载不均衡，工作零线中有不平衡电流流过，而钢管接地存在一定电阻，导致工作零线零点漂移，负荷大的一相电压降低，负荷小的一相电压升高，于是出现本文前述的不正常供电现象。线路在改为规范的三相四线制后，虽然三相负载仍然不均匀，但是电源零线起到了稳定各相电压为220伏的作用，从而确保了用电器正常工作。

二、 危害分析

　　电工随意将工作零线接在金属线管上，违反了《电气安全管理规程》中有关规定，同时有可能引起触电危害。如果电线管与大地接触不良，这一接法在三相电源系统中会导致工作零线和金属电线管带电，三相负荷越不均衡，线管带电电压越大，单相用电器越不能正常工作，这将是十分危险和害人的。

　从以上分析可以看出工作零线的供电系统中作用十分重要和不可或缺的，工作零线必须要规范敷设和用专线连接，架线人员切不可图省事借用金属线管作为工作零线，这种做法既可能对线路供电有影响，也可能引起触电危害。
