三相对称电源特点

图 ．供给三相电动势的电源称为三相电源，三个最大值相等，角频率相同而初相位互差 时的三相电源则称为对称三相电源。 如图所示， 他们的参考方向是始端为正极性，末端为负极性。

1 ．三相电源的表示式

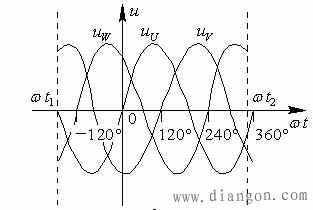

2 ．相量表示式及相量图、波形图， 如下图所示

3 ．三相电源的特征：大小相等，频率相同，相位互差 120º 。对称三相电源的三个相电压瞬时值之和为零，即

4．相序：对称三相电压到达正（负）最大值的先后次序， U → V → W → U 为顺序， U → W → V → U 为逆序。本章若无特殊说明，三相电源的相序均为顺序。
