基本rs触发器的逻辑功能

基本RS触发器是各种触发器中最基本组成部分，它能存贮一位二进制信息，但有一定约束条件。例如用与非门组成的RS触发器的R、S不能同时为“0”，否则当R、S端的“0”电平同时撤销后，触发器的状态不定。因此只R=S=0的情况不允许出现。

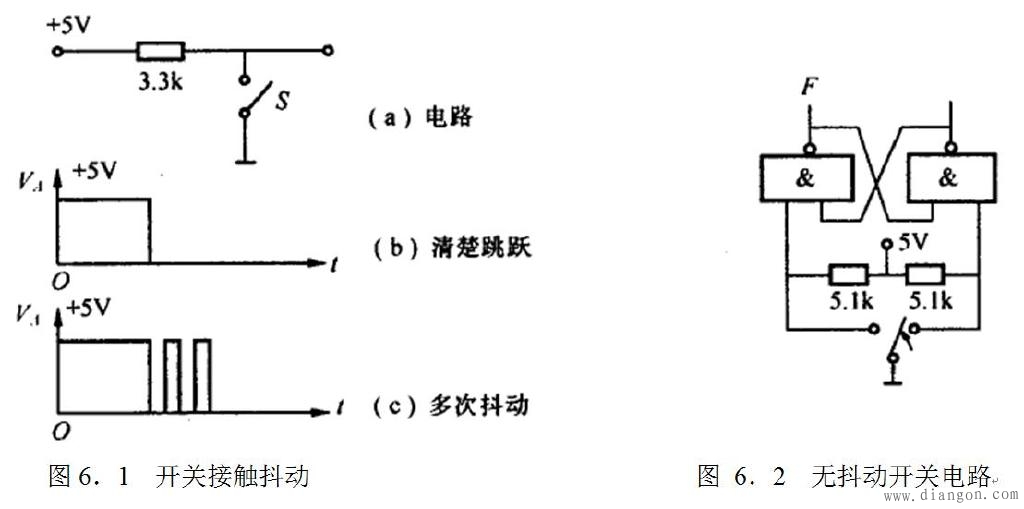

基本RS触发器的用途之一是作无抖动开关。例如在图6.1所示的电路中，当开关S接通时，由于机械开关在扳动的过程中，存在接触抖动，使得F点电压从 5V直接地跃降到0V的一瞬间（几十毫秒），会发生多次电压抖动，相当产生连续多个脉冲信号。如果利用这种电路产生的信号去驱动数字电路，则可能导致电路发生误动作。这在某些场合是绝对不允许的，为了消除机械开关的抖动，可在开关S与输出端A之间接人一个RS触发器（见图6．2所示），就能使F端产生很清晰的阶跃信号。那么这种带RS触发器的打关通常称为无抖动开关（或称逻辑开关）。而把有抖动的开关称为数据开关。
