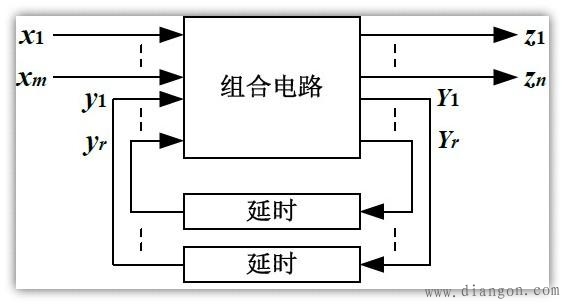

时序电路建立原始状态图和状态表

充分考虑输入输出的各种状态，有两种常用的方法：

1）直接状态制定法。

根据文字描述的设计要求，假设一个初态，从这个初态出发，每加入一个输入状态，就确定其次状态，该次态可能是现态本身、另一个以有状态、需新增状态。重复上述过程，直到每一个现态向次态的装换都已经确定且不再产生新的状态。

2）信号序列法：根据逻辑要求，先列出输入和输出的信号序列，并用箭头标出各个信号之间的后续关系，再画出状态图。

常见时序电路设计的举例：

• 序列检测器

• B码识别器和双向可逆分配器

• 串行加法器

• 非法码监测、串行代码转换
