加法器和减法器

加法器

加法器是为了实现加法的。

即是产生数的和的装置。加数和被加数为输入，和数与进位为输出的装置为半加器。若加数、被加数与低位的进位数为输入，而和数与进位为输出则为全加器。常用作计算机算术逻辑部件，执行逻辑操作、移位与指令调用。

对于1位的二进制加法，相关的有五个的量：1，被加数A，2，被加数B，3，前一位的进位CIN，4，此位二数相加的和S，5，此位二数相加产生的进位COUT。前三个量为输入量，后两个量为输出量，五个量均为1位。

对于32位的二进制加法，相关的也有五个量：1，被加数A（32位），2，被加数B（32位），3，前一位的进位CIN（1位），4，此位二数相加的和S（32位），5，此位二数相加产生的进位COUT（1位）。

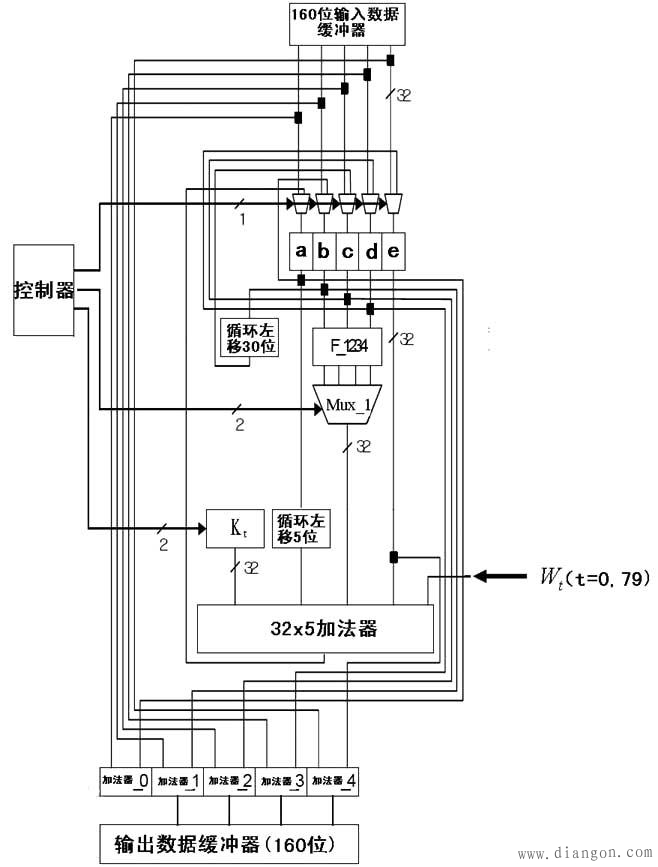

要实现32位的二进制加法，一种自然的想法就是将1位的二进制加法重复32次（即逐位进位加法器）。这样做无疑是可行且易行的，但由于每一位的CIN都是由前一位的COUT提供的，所以第2位必须在第1位计算出结果后，才能开始计算；第3位必须在第2位计算出结果后，才能开始计算，等等。而最后的第32位必须在前31位全部计算出结果后，才能开始计算。这样的方法，使得实现32位的二进制加法所需的时间是实现1位的二进制加法的时间的32倍。

基本方法

类型

以单位元的加法器来说，有两种基本的类型：半加器和全加器。

半加器有两个输入和两个输出，输入可以标识为 A、B 或 X、Y，输出通常标识为合 S 和进制 C。A 和 B 经 XOR 运算后即为 S，经 AND 运算后即为 C。

全加器引入了进制值的输入，以计算较大的数。为区分全加器的两个进制线，在输入端的记作 Ci 或 Cin，在输出端的则记作 Co 或 Cout。半加器简写为 H.A.，全加器简写为 F.A.。

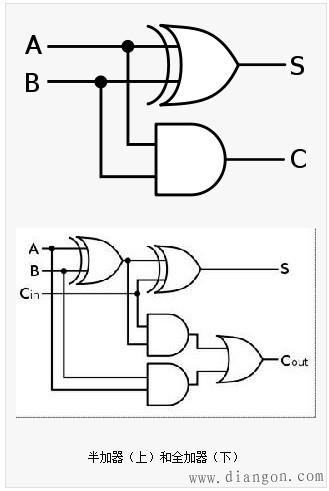

半加器：半加器的电路图半加器有两个二进制的输入，其将输入的值相加，并输出结果到和（Sum）和进制（Carry）。半加器虽能产生进制值，但半加器本身并不能处理进制值。

全加器：全加器三个二进制的输入，其中一个是进制值的输入，所以全加器可以处理进制值。全加器可以用两个半加器组合而成。

注意，进制输出端的最末个 OR闸，也可用 XOR闸来代替，且无需更改其余的部分。因为 OR 闸和 XOR 闸只有当输入皆为 1 时才有差别，而这个可能性已不存在。

减法器

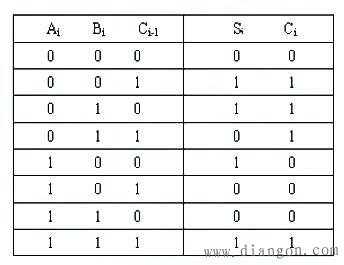

减法器真值表

实际的减法器是利用加法器通过一个负数来完成，负数是用补码来表示的。（对负数的绝对值求反加1就是补码）。

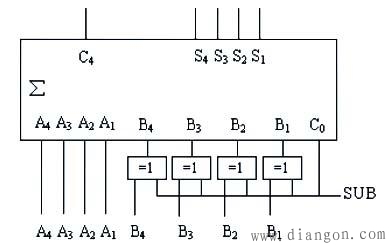

当SUB=1时，就是加法器。

当SUB=0时，通过异或门和Co将B变为负数的补码，就实现为减法器。

实际是一个可控加/减法器。
