电力系统的概念

时间：2023-03-10来源：佚名

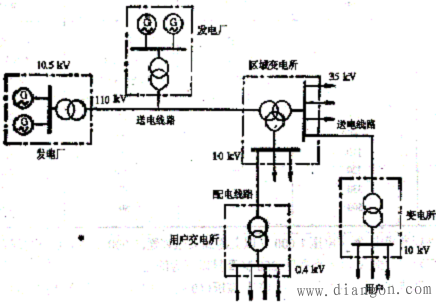

电力系统由发电厂、送电线路、变电所、配电网和电力负荷组成，图1是典型的电力系统主接线单线图。图中未画出用户内部的配电网。

图1 电力系统图
　　我国标准规定：额定电压1000V以上的属高压装置，1000V及其以下的属低压装置。对地电压而言、250V以上为高压，250V及其以下为低压。一般又将高压分为中压(1～1OkV) 、高压(10～330kV) 、超高压(330～100OKV) 、特高压(>100OKV)。电力网的电压随着大型电站和输电距离的增加，送电电压有提高的趋势。
表1 我国三相交流电网和电力设备的额定电压kV

分类	电网和用电设备额定电压	发电机额定电压	电力变压器额定电压
分类	电网和用电设备额定电压	发电机额定电压	一次绕组	二次绕组
低压	0.22	O.23	0.22	0.23
	0.38	0.4	O.38	0.4
	0.66	0.69	0.66	0.69
高压	3	3.15	3及3.15	3.15及3.3
	6	6.3	6及6.3	6.3及6.6
	10	10.5	10及10.5	10.5及11
		13.8,15.75,18,20	13.8,15.75,18,20
	35	—	35	38.5
	63	—	63	69
	110	—	110	121
	220	— >	220	242
	330	—	330	363
	500	—	500	550
