短路电流的影响因素

　　发电机对短路电流的影响

　　根据相关计算和研究，300MW、600MW机组接入220kV系统，对附近母线提供的短路电流分别为2kA、4kA；600MW机组接入500kV系统对附近母线提供的短路电流为2kA。下图为某1000MW机组接入某500kV系统后对短路电流的影响。

　　降压变对短路电流的影响

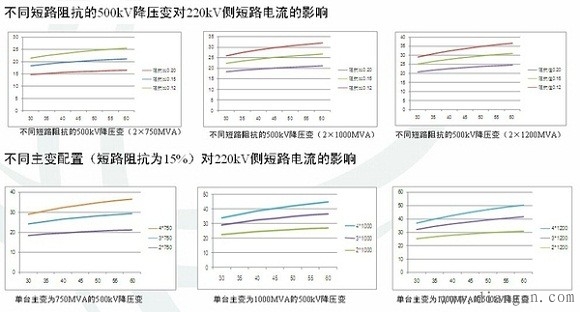

　　1）不同短路阻抗的500kV降压变对220kV侧短路电流的影响

　　若将2台短路阻抗均为12%的变压器换成短路阻抗为15%的并列运行，则其对220kV母线提供的短路电流将降低3~5kA；若换成短路阻抗为20%的并列运行，则可降低7~11kA。新建或扩建的500kV变电站选择高阻抗变压器可有效降低220kV短路电流。（高阻抗坏处在于网损大，运行效率滴）

　　2）不同主变配置（短路阻抗为15%）对220kV侧短路电流的影响

　　当500kV侧短路电流为60kA时，3台750MVA、3台1000MVA、3台1200MVA主变并列运行时向其220kV侧提供的短路电流分别达到29kA、35.8kA、40.7KA；四台可分别达到36.7kA、45kA、50.6kA。所以在一座500kV变电站有3~4台主变后一般考虑分母降低其220kV侧短路电流。（下表为实际工程中计算分析得出）
