组合逻辑电路的实现方式

组合逻辑电路的实现方式主要讲了如何得到组合电路实现的三种基本结构，包括“与非—与非结构”“或非—或非结构”“与或非结构”。

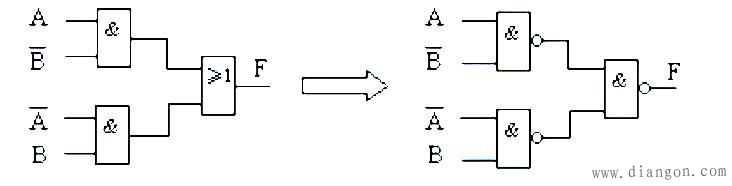

1. 与非—与非结构

—若化简的结果是最简与或式，可以变换为与非—与非表达式。

也就是说，与或表达式可以直接用与非—与非结构来实现。

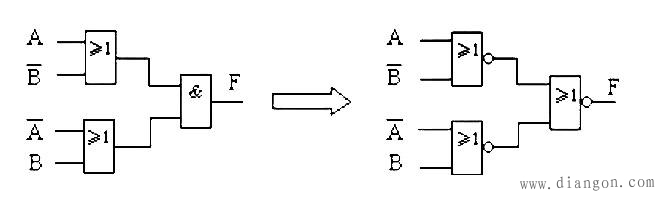

2.或非—或非结构

—若化简的结果是最简或与式，可以变换为或非非—或非表达式。

也就是说，或与表达式可以直接用或非—或非结构来实现。

3.与或非结构

—直接的化简结果，一般不会得到“与或非”表达式。得到与或非表达式有这样几种可能：

（1）反函数的与或表达式更简单时，可以使用与或非表达式。

（2）从选择集成电路的实际出发，可能使用与或非结构更合适。在实习具体电路时，有时候使用或非门也许更节省成本，或者说使用与或非结构就更合适。
