自耦变压器工作原理图解

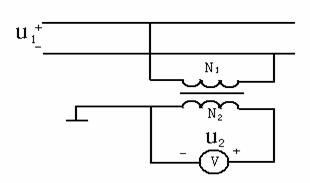

自耦变压器的原边电路与副边电路共用一部分线圈，如图所示。原、副边之间除了有磁的联系外，还有直接的电的联系。这是自耦变压器区别于一般变压器的特点。

从图中看出，当原边加上额定电压后，若不考虑电阻的压降和漏感电势，则

式中 K 为自耦变压器的变压比。

当自耦变压器接上负载， 副边有电流 i 2 输出时，有

图 自耦变压器

上式表明，自耦变压器中原、副边电流的大小与线圈匝数成反比，且在相位上相差 180 °。因此，自耦变压器中，原、副边共同部分的电流为 i=i 1 i 2 ， 考虑到 i 1 与 i 2 相位相反，故 I=I 2 -I 1 。 当变比 K 接近 1 时，由于 i 1 与 i 2 数值相差不大，所以线圈公共部分电流 I 很小。因此，这部分线圈可用截面较小的导线，以节省材料。

自耦变压器的优点是：构简单，节省材料，效率高。 但这些优点只有在变压器变比不大的情况下才有意义。它的缺点是副线圈和原线圈有电的联系，不能用于变比较大的场合（一般不大于 2 ）。这是因为当副线圈断开时，高电压就串入低压网络，容易发生事故。

实验室常用的调压器，就是一种副线圈匝数可变的自耦变压器， 如下图所示。

这种调压器端点可以滑动，所以能均匀地调节电压。 该调压器还可以做成三相的，容量一般为几千伏安，电压为几百伏。

使用自耦调压器时，要注意以下几点：

1 ）原副边不能接错，否则会烧毁变压器。

2 ）接电源的输入端共三个，用于 220V 和 110V 电源，不可将其接错，否则会烧毁变压器。

3 ）电源接通前，要把手柄转到零位。接通电源前，逐渐调动受柄，调出所需要的输出电压。
