热电阻测温三线制接线原理图解

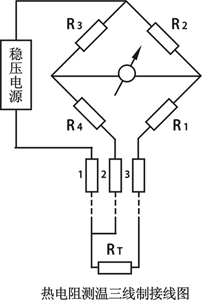

由于把热电阻接人电桥的铜导线的电阻值会随着环境温度的变化而发生变化，如果只把连接导线接在一个桥臂上，当环境温度变化时，连接导线电阻的变化值将与热电阻RT的电阻变化值相叠加，而产生附加误差。所以在工业上普遍采用三线制的接线方法，把导线2与3分别接至电桥的两个桥臂上，当电线的电阻变化时，可以互相抵消一部分，以减少对仪表示值的影响。但误差减小是有限度的，对于不平衡电桥，只有在仪表刻度的始点才能得到全补偿，而在满刻度时上述的附加误差是最大的。对于不平衡电桥还要考虑电源引线的附加温度误差，当有电流流过热电阻连接电源的导线1时，会有一定的电压降，当环境温度变化时，电桥的上、下支路电压也会随之发生变化，从而给仪表带来一定的附加温度误差。
由于上述原因，对于配热电阻的动圈仪表，当用三线制接线法时，对连接导线的电阻值有规定，一般每条线的电阻为5Ω，若不足5Ω，则须用锰铜电阻补足，以保证仪表的最大附加误差不超过0.5%。对于使用集成运算放大器的显示控制仪，其输入阻抗很高，外接导线电阻的变化比仪表的输入阻抗小得多，故可以忽略导线电阻阻值的变化而不会影响测量精度。因此对连接导线的电阻值就没有要求了，这样可免去调整外线电阻的工作。
