组合逻辑电路产生竞争冒险的原因

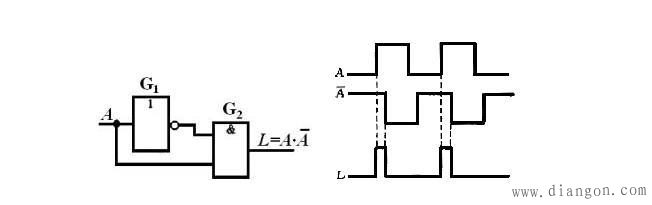

首先来分析下图所示电路的工作情况，可以建立竞争冒险的概念。

在图中，与门G2的输入是Ａ和两个互补信号。由于G1的延迟，的下降沿要滞后于Ａ的上升沿，因此在很短的时间间隔内，G2的两个输入端都会出现高电平，致使它的输出出现一个高电平窄脉冲（它是按逻辑设计要求不应出现的干扰脉冲），见图中的波形部分所示。与门G2的２个输入信号分别由G1和Ａ端两个路径在不同的时刻到达的现象，通常称为竞争，由此而产生输出干扰脉冲的现象称为冒险。

下面进一步分析组合逻辑电路产生竞争冒险的原因。

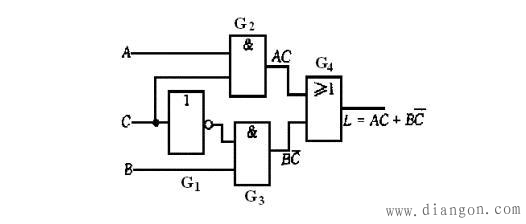

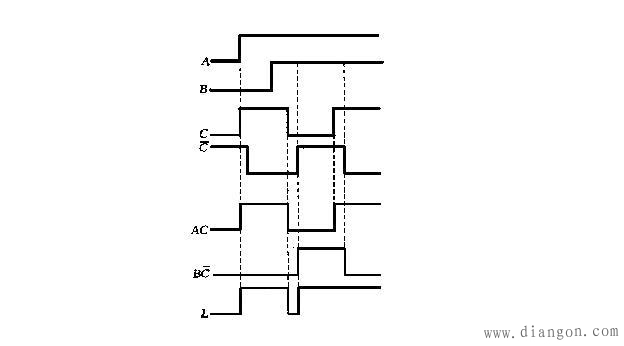

设有一个逻辑电路如上图所示，其工作波形如下图所示。它的输出逻辑表达式为。由此式可知,当Ａ和Ｂ都为1时，L＝1，与C的状态无关。但是，由波形图可以看出，在Ｃ由１变０时，Ｃ由０变１有一延迟时间，在这个时间间隔内,G2和G3的输出ＡＣ和同时为０，而使输出出现一负跳变的窄脉冲，即冒险现象。这是产生竞争冒险的原因之一，其他原因这里不作详述。

由以上分析可知，当电路中存在由反相器产生的互补信号，且在互补信号的状态发生变化时可能出现冒险现象。
