三相负载的三角形联结和电路计算
时间：2023-03-10作者：佚名
|
1．联结方式

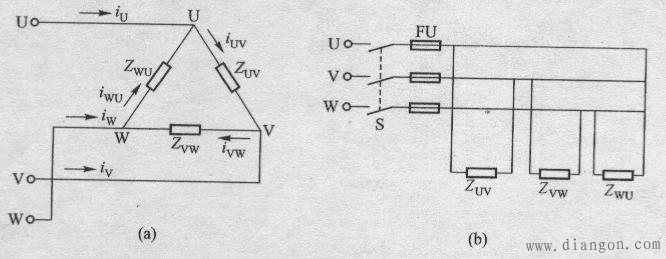

把三相负载分别接到三相交流电源的每两根相线之间，负载的这种连接方法叫做三角形联结。如下图(a)所示为负载作三角形联结的原理图，图(b)所示的是三相负载三角形联结的实际电路图。
 2.电路计算
三角形联结中的各相负载全都接在了两根相线之间，因此负载两端的电压，即负载的相电压等于电源的线电压，则
 由于三相电源是对称的，无论负载是否对称，负载的相电压是对称的。
对于负载作三角形联结的三相电路中每一相负载来说，都是单相交流电路。各相电流和电压之间的数量与相位关系与单相交流电路相同。 在对称三相电源的作用下，流过对称负载的各相电流也是对称的，应用单相交流电路的计算关系，可知各相电流的有效值为 采用矢量表示可求出线电流与相电流之间有以下关系 结论： 当三相负载作三角形联结时： ① 相电压等于线电压， ② 当对称三相负载作三角形联结时，线电流的大小为相电流的  倍，一般写成  |
