三相对称负载星形

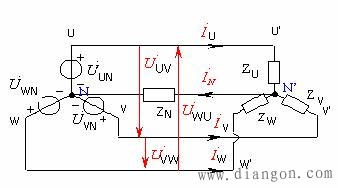

1. 常用术语：如图所示

①端线：由电源始端引出的联接线

②中性线：联接两个中性点 , 的联接线

④线电压：指两端线之间的电压

⑤相电流：流过每相电源（负载）的电流 ，有效值记作

⑥线电流：流过端线的电流 ，有效值记作

⑦中线电流：流过中性线的电流

2 ．三相四线制电路

（ 1 ）定义：在电源与负载.

都是星形联结的电路中，连接电源与负载有四条输电线，即三根端线与一根中性线，这样的连接叫三相四线制，用 Y/Y 0 表示，如图所示。目前我国低压配电系统普遍采用三相四线制，线电压是 380V ，相电压是 220V 。当负载不是对称负载时，应采用三相四线制联结。

（ 2 ）特点：

即

线电流等于相电流， ，中性线电流等于各相电流代数和。

（ 3 ）电压电流的相量图，如图所示

3 ．三相三线制电路

（ 1 ）定义：在电源与负载都是星形联结的电路中，连接电源与负载有三条输电线，即三根端线，这样的连接叫三相三线制，如图 5-13 所示。当负载是对称负载时，可以省略中性线，采用三相三线制联结。

（ 2 ）特点：线电流等于相电流，即 ，而 ，由于三个线电流的初相位不同，在某一瞬时不会同时流向负载，至少有一根端线作为返回电源的通路。
