MCGS组态软件的用户脚本程序

用户脚本程序是用户借助于高级语言所编制的操作程序，它兼容于 VB、VC语言。在 MCGS组态软件中，为用户提供了各种特定流程控制程序和操作处理程序,使组态过程得以简单。

脚本程序语言要素

在MCGS组态软件中，对脚本程序语言的要素做了具体的规定，包裹“数据类型”、“变量及常量”、“MCGS对象”、“表达式”、“运算符”、“运算符优先级”等。下面就做进一步的说明。

数据类型：在 MCGS进入运行时，数据变量的类型有很多种，主要有“开关型”、“数值型”、“字符型”等。

变量及常量：

变量：在脚本程序中，不能由用户自定义变量，也不能定义子程序和子函数。只能对实时数据库中的数据对象进行操作，用数据对象的名称来读写数据对象的值，而且，无法对数据对象的其他属性进行操作。

常量：是已经赋了值的数据对象，象开关量的 0或1，数值量的“1234、100，字符量的”班次“、“运行”等。

系统内部变量：在 MCGS中，系统为用户定义了一些内部数据对象，他们可以被灵活地使用。为了与一般的数据对象区分，系统内部变量的前面必须加“$“符号。

系统内部函数：在 MCGS中，系统为用户定义了许多内部函数，他们可以经常地在脚本程序中被使用。

MCGS脚本的操作对象

MCGS操作的对象包括工程中的用户窗 口、用户策略和设备构件。MCGS操作对象在脚本程序中不能当作变量和表达式使用，但可以当作系统内部函数的参数使用。

表达式：由各种数据对象、函数、括号、运算符号等组成的计算式。

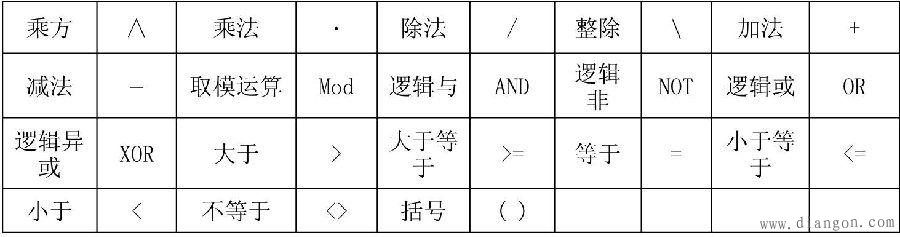

运算符号：

脚本程序赋值语句

赋值语句的形式为：数据对象=表达式，如：M=A*B，其中表达式的类型必须与数据对象值的类型相符。

脚本程序条件语句

If [表达式] Then [赋值语句或退出语句]

If [表达式] Then

[语句]
Endif

数据类型

If [表达式] Then
[语句]
Else
[语句]
Endif

脚本程序退出语句:

退出语句为： Exit ，用于中断脚本程序的运行，停止后面语句的执行。

脚本程序注释语句

以单引号“”开头的语句称为注释语句，单引号必须是在西文状态下书写。一般用与字符变量的注释。
