热电偶补偿导线工作原理
时间：2023-03-10作者：佚名
|

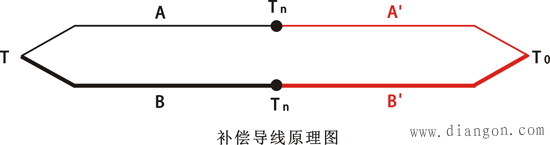

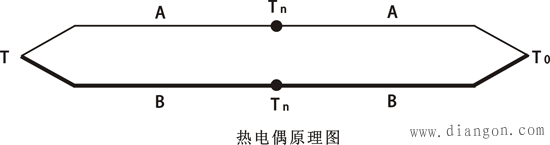

要了解补偿导线的工作原理问题，就要从热电偶的原理入手。  如图所示，T、Tn、T0分别为热电偶所处的测量端温度、参比端温度、环境温度（室温），这时图中回路的总电势为EABBA（T，Tn，T0）=EAB（T，Tn） EAB（Tn，T0） 当参比端Tn示用另外替代的导线来代替A、B，如果A′与A、B′与B的热电性质相同，即 EABBA（T，Tn，T0）=EAB（T，Tn） EA′B′（Tn，T0） 如果用能满足EAB（Tn，T0）=EA′B′（Tn，T0）的连接导线，就可以起到补偿热电势的作用。这时回路的总热电势为EABB′A′（T，Tn，T0）=EAB（T，Tn） EA′B′（Tn，T0）  此时，所测得的热电偶的总热电势只受测量端温度T和环境温度T0的影响，而与参比端的温度变化Tn无关。在实际应用中补偿导线用的就是这一原理。但准确地说，是通过补偿导线延长了热电偶的参比端至温度较恒定的环境，以消除参比端温度变化的影响。 |
