家装水电施工工艺规范标准

时间：2023-03-10作者：佚名

在装修房屋的过程中，水电一直是比较难的问题。尤其是电线线路，这个问题关系到切身安全！而且在装修中水电管道的不止一直属于比较隐蔽的工程！一个不小心就容易留下安全隐患，一旦出了问题，会造成难以估量的损失，而且由于其布于墙体之内，维修起来也会非常的麻烦。本文将从房间配电负荷、电线选择、面板安装、接线、插座数量等方面为您整理了一篇水电装修攻略，为您的家居安全保驾护航。

房屋水电装修一、房间配电设计说明
1、需要单独设置专线的地方：
空调、厨房、电热器、卫生间取暖器、电热水器。
2、明确空开负荷量：
16A--实际控制在1500W内，普通照明没问题。
20A--实际控制在2000W内，一般电视音响足够，但微波炉加热水器有点悬
25A--实际控制在2000W内，空调适用3匹，
32A--实际控制在3000W内，空调适用4匹，
40A--实际控制在4500W内。
总结：入户总空气开关60A，照明10A，空调插座40A，其它的全用25A。
3、模块需求：
门铃、报警、宽频电视、宽带1根线、电话2根线、
电话线、电脑线尽量留2根，电话线也用电脑线代替。
4、很多人并没有注意到，冰箱是需要配一个独立的低压开关的。

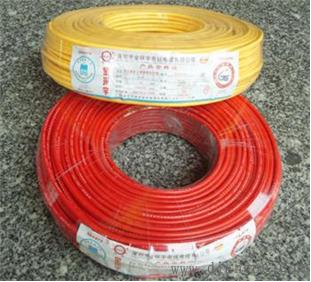

房屋水电装修二、电线的选择
1、电路线径计算：
进户线10平方，照明线1.5平方，普通插座2.5平方，空调线4平方。
2、厨房、卫生间用电较多且功率大，所有插座及浴霸电线最好都用4平方的。
3、强电导线的选择
(1)绝缘良好的单股铜芯导线)
(2)电线最好都用熟胶线，耐腐蚀性强。
(3)劣质的铜芯尺寸往往比正规厂的尺寸小，而外包绝缘皮厚。
(4)真线外皮包得紧，用手搓外皮不会转动，假线外皮与铜导线会脱离。
(5)注意工长爱耍小聪明，买线也是好坏掺着买。
(6)火线“红色”，零线“黑色”，地线“黄色”或“蓝黄色”。
房屋水电装修三、终端面板安装注意

1、开关：底边距地宜为1300mm，不要装在门背后空调的控制开关只能在电源端。在线路上是不允许加的。
2、插座：多多宜善;大功率电器如电烤箱等用16A插座;通常插座底边距地宜为300mm。
挂壁空调插座底边高1900mm，电视机插座底边高650mm。
脱排插座底边高2100mm，厨房插座底边高950mm，
挂式消毒柜插座底边高1900mm，洗衣机插座底边高1000mm。
3、区隔：电源线及插座与电视线及插座的水平间距不应小于500mm。
房屋水电装修四、墙面开槽、挖暗盒孔注意事项

1、房屋内的承重墙是不允许开槽的。
带有保温层的墙体在开槽之后，很容易在表面造成开裂。
在地面开槽，更要小心不能破坏楼板，给楼下的住户造成麻烦。
插座或者开关很难紧靠墙角，那里通常都是钢筋水泥浇筑的，不能刨槽。
承重墙上如需安装暗盒，可以打掉批荡层,不能破坏内面钢筋结构。

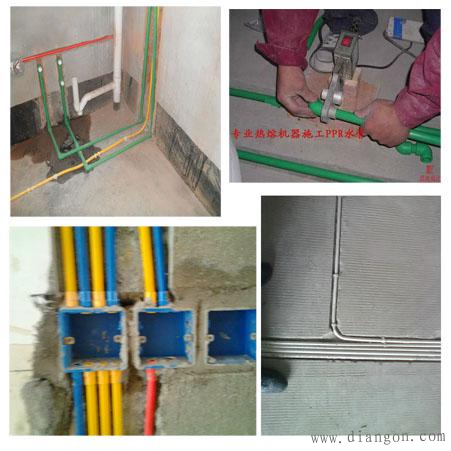

2、各种电路，都应该分开开槽走线，相互间不破坏。
3、线槽应该横平竖直。这是为了以后电路检修知道埋的电管位置。
4、吊灯自重3kg以上，先在顶板装后置埋件，再将灯具固定上。
严禁装在木楔木砖上。
房屋水电装修五、电线穿线、接线

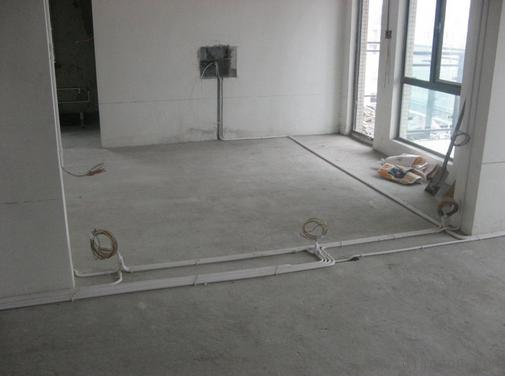

1、应该等到PVC管安装好后，再统一穿电线。
现在工人都是边穿电线边接管，很难保证以后电线可以顺利的更换。
2、同一回路电线应穿入同一根管内，但管内总根数不应超过4根。
管内导线的总截面积不应超过管内径截面积的40%。
3、穿入配管导线的接头应设在接线盒内，线头要留有余量150毫米。

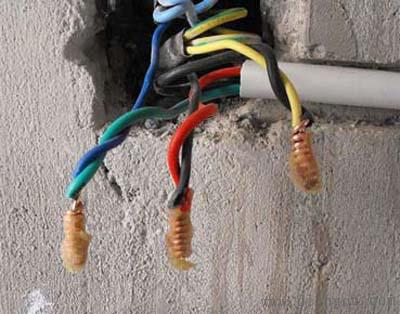

4、接线应该是先进行涮锡，然后再用胶布缠绕7圈，绝缘带包缠应均匀紧密。
5、管内穿线应分色。火线红色，零线兰色或黑色，接地线为黄相间双色线。
6、面向插座，上零下火或左零右火，接地为2.5平方的双色软线。
7、连接开关、螺口灯具时，应该相线先接开关。
8、有的装修公司不穿地线(用4分管，地线根本穿不进去)，绝对危险。
对于金属外壳的电器来讲，一旦漏电，谁碰到谁就是地线。
9、电暖器安装不得使用普通插座，不得直接装在可燃构件上。
10、卫生间插座安装防溅盒。
11、在走线的位置作出标记。开槽埋线后，封墙前，拍照片留证(特别是厨卫)。

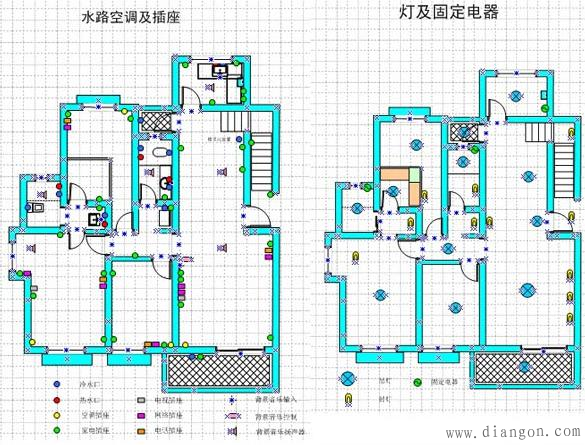

完工后给出完整电路图，方便日后维修
房屋水电装修六、插座数量的需求注意

1、门玄关：
电源插座1—2个，应对将来烘鞋机，或用电扇通风鞋柜。
门内侧欲留对讲器或门铃线口;门顶部欲留报警线口(烟感，红外报警线)。
2、大客厅：
电话线、电脑线、对讲器或门铃线
电视机的插座位置注意在电视机侧边，不是背后。
空调插座尽量移近将来的空调位置，免得看到过长的电源线不好看。
沙发边沿预留电话线口，电话旁预留插座以利于将来装子母机。
沙发周围插座共2个，对应饮水机、暖茶壶、落地灯等。
餐桌边缘或底下装2个电源接线口。以对应电饭锅、火锅、取暖器。
3、厨房间：
在不同部位预留插座，一定要稍有富余。
电源接口距地不得低于50cm，避免因潮湿造成短路。
抽油烟机插座1个，放在抽油烟机围板两侧距地2.15米处。
冰箱处1个，放在冰箱左侧距地1.3米处，以对应冰箱或微波炉。
料理台处3个，以对应消毒柜、微波炉，电饭煲等。
水槽上方1个，以对应电热水箱
水槽下方1个，以对应将来的净水器
门框上方1个，对应将来煤气报警器
4、卫生间：
插座装防溅盒，装在不易受到水浸泡的部位，如电热水器上侧。
面盆附近留下2~3个插座以对应电吹风、电水壶等。
面盆下的橱柜里面留一个。
坐便器旁边1个，以对应将来取暖及以后装卫洗丽。
镜前灯：可以留个线头，也可以留插座。
电话插座一定选在坐便器左右，否则就没有安装意义了。
5、卧室：
床头柜上方要安装5孔插线板带开关。
电话插座要预留在床头柜的上方或侧方。
床头墙壁安装2个带开关插座，对应台灯、手机充电、笔记本、电热毯等。
梳妆台上方预留带开关的插座，以对应梳妆灯、吹风机等
6、书房：
写字台上方安装五孔插座、电脑插座、电话插座等。
书架处预留1个插座，以对应落地台灯、咖啡机等。
写字台下方预留插座1-2个，以备电脑配套设备电源用。
