什么是权电流型数模转换器

尽管倒T型电阻网络D/A转换器具有较高的转换速度，但由于电路中存在模拟开关电压降，当流过各支路的电流稍有变化时，就会产生转换误差。为进一步提高D/A转换器的精度，可采用权电流型D/A转换器。

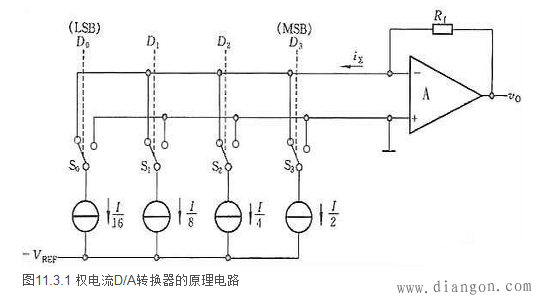

4位权电流D/A转换器如图11.3.1所示。电路中，用一组恒流源代替了倒T型电阻网络。这组恒流源从高电位到低位电流的大小依次为I/2、I/4、I/8、I/16。

工作原理

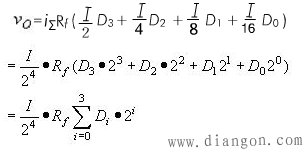

在图11.3.1所示电路中，当输入数字量的某一位数码D_i=1时，开关S_i接运算放大器的反相端，相应权电流流出求和电路；当S_i=0时，开关S_i接地。分析该电路，可得出

优点

1、速度快。

2、当采用了恒流源电路后，各支路权电流的大小均不受开关导通电阻和压降的影响，降低了对开关电路的要求，提高了转换精度。

电路举例

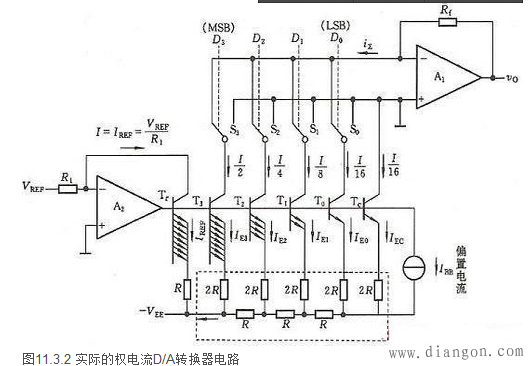

恒流源采用具有电流负反馈的BJT恒流源电路，即可得如图11.3.2所示的实际的权电流D/A转换器电路。

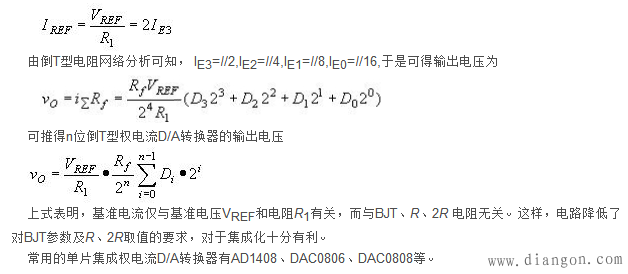

为消除因各BJT发射结电压V_BE的不一致性对D/A转换精度的影响，图中T₃～T₁均采用了多发射极晶体管，其发射极个数分别是8、4、2，即T₃～T₁发射极面积之比为8：4：2。这样，在各BJT电流比值为8:4:2的情况下，T₃～T₁的发射极电流密度相等，可使各发射节电压V_BE相同。由于T₃～T₁的基极电压相同，所以它们的发射极e₃、e₂、e₁就为等电位点。在计算各支路电流时将它们等效连接后，可看出电路中得到T型电阻网络与图11.2.1中工作状态完全相同，流入每个2R电阻的电流从高位到低位依次减少1/2，各支路中电流分配比值满足8：4：2的要求。 基准电流I_REF产生电路由运算放大器A₂、R₁、T_r、R 和-V_EE组成，A₂和R₁、T_r的cb结组成电压并联负反馈电路，以稳定输出电压，即T_r的基极电压。T_r的be结，电阻R到-V_EE为反馈电路负载，由于电路处于深度负反馈，根据虚短的原理，其基准电流为
