三角波发生电路图解

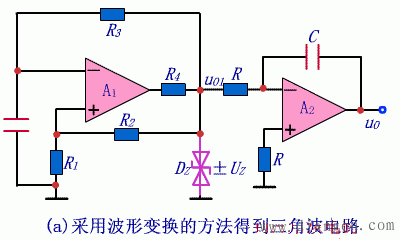

如图(a)所示，将方波电压作为积分运算电路的输入，在积分运算电路的输出就得到三角波电压，波形如图（b）所示。

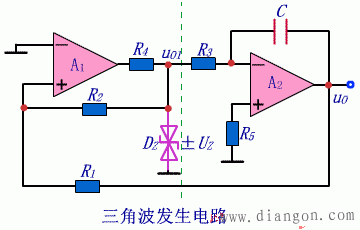

在实用电路中，将方波发生电路中的RC充、放电回路用积分运算电路来取代，滞回比较器和积分电路的输出互为另一个电路的输入，如下图所示。其虚线左边为同相输入滞回比较器，右边为积分运算电路。滞回比较器输出为方波，经积分运算电路后变换为三角波，波形如下图所示。振荡频率为

调节电路中R1、R2、R3的阻值和C的容量，可以改变振荡频率。而调节R1和R2的阻值，可以改变三角波的幅值。
