TTL逻辑门的特性参数

输出特性

1. 高电平输出电流：输出高电平将随着高电平输出电流的增加而线性下降；

2. 低电平输出电流：实际是灌电流输入，电流增大时，输出缓慢增加；

3. 输出短路电流：输出接地时的输出电流，是一种极限参数。

电源特性

1. 低电平电源反映与非门在输出低电平时的电源消耗。输出低电平时，T1的bc结导通、T2、T5都是饱和状态，都有静态电流流过。消耗的电源功率较大。

2. 高电平电源电流反映与非门在输出高电平时的电源消耗。输出高电平时，T1的be结导通、T3、T4都是导通状态，在不考虑负载时，流过的电流都不大，消耗的电源功率较小。

3. 在与非门状态转换时，T4和T5晶体管同时导通，流过的电流较大，消耗功率也大。当与非门工作频率提高时，转换的频度加快，消耗的电源功率也会加大。

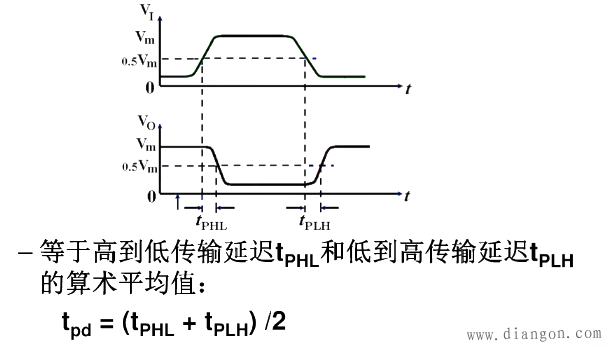

动态特性：平均传输延迟时间
