有关磁路计算的一些概念

1、磁路的长度

在磁路计算中，磁路的长度一般都取其平均长度，即中心线长度。如图8-11所示：

2、铁磁物质截面积

磁路中铁磁物质部分的截面积用磁路的几何尺寸直接计算。

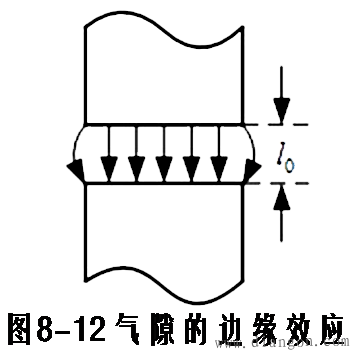

磁路中有空气隙时，气隙边缘的磁感应线将有向外扩张的趋势，称为边缘效应，如图8-12所示。

空气隙截面积S0

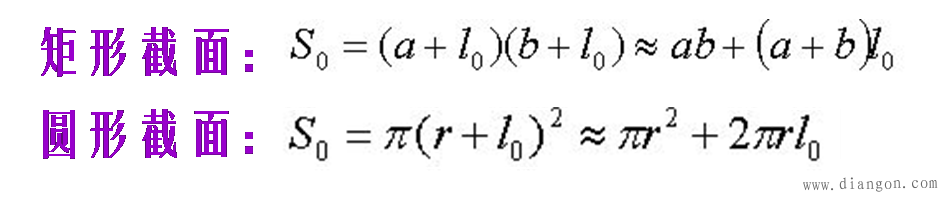

工程上一般认为，当气隙较小时候，可用下面两式计算气隙的有效面积：

若铁心是涂有绝缘漆的电工硅钢片叠成的,则：S=K*S0其中：

S—有效面积；

S0—视在面积；

K—填充系数。
