三极管反相器

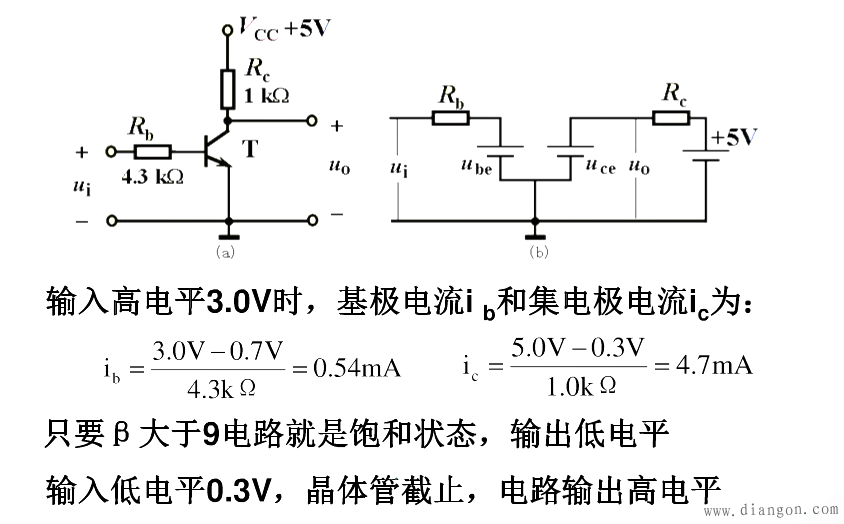

三极管反相器及其开关等效电路：

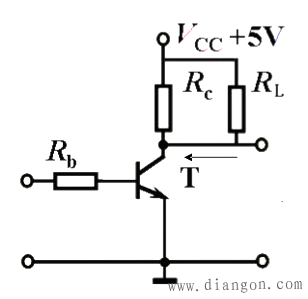

反相器的灌电流负载：

· 灌电流负载在三极管饱和时，流入三极管；

· 灌电流太大，三极管能脱离饱和，输出低电平将提高；

· 为保证三极管可靠饱和，灌电流负载不能太大；

· 加大集电极电阻，提高饱和深度，可以提高灌电流负载。

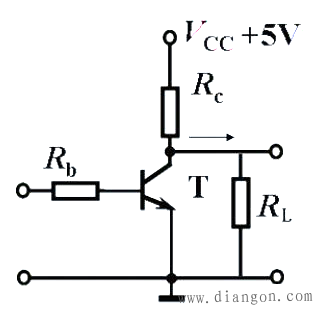

反相器的拉电流负载：

· 拉电流负载在三极管截止时，流出反相器；

· 拉电流太大，输出高电平将降低；

· 为了保证反相器正常输出高电平，拉电流负载不能太大；

· 减小集电极电阻，可以提高拉电流负载。
