江森智能楼宇控制器GX-9100编程模块的组态

GX-9100中，对输入/输出、编程模块需要进行类型和参数的定义后才可以进行连接。连接的关系与定义的类型有关，在连接的过程中，有多分支可选。

(1)DATA数据表的参数定义

输入/输出点Data参数定义

输入/输出点的数据定义主要是完成符号的定义、量程范围的设定、上下限的允许偏差、处理器的序号等。

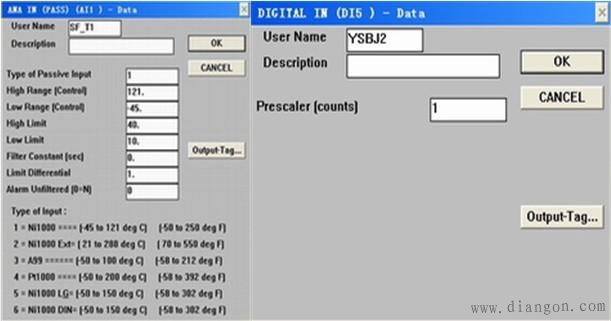

上图中是对模拟量输入和数字量输入的数据表进行参数的定义。

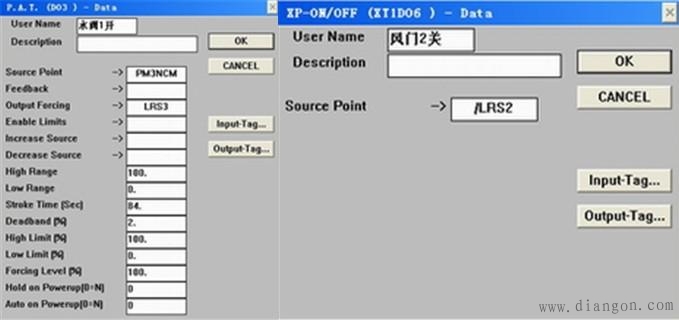

上图中是对模拟量输出和数字量输出的数据表进行参数的定义

程序模块的种类

PID Controller

On/Off Controller

Heating/Cooling PID Controller (Dual PID)

Heating/Cooling On/Off Controller (Dual On/Off)

Average Calculation

Minimum/Maximum Selection

Psychometric Calculation (Celsius/Fahrenheit)

Line Segment Function (16 segment)

Input Selector Calculator (Linear or Polynomial Equation)

Timer Functions (8 Channels)

Tantalization (Event, Integration, Runtime) (8 Channels)

Comparator (8 Channels)

Sequencer (Up to 8 Output Stages)

4 Line Segment Functions (4 Functions with 4 Segments each)

8 Calculators (8 Channel with Simple Math Function)

Trend Log

AND/AND NOT

OR/OR NOT

ANDB

ORB

OUT/OUT NOT

COS

SET/RST

plc

LRS33-64

XT

程序模块的Data参数定义
