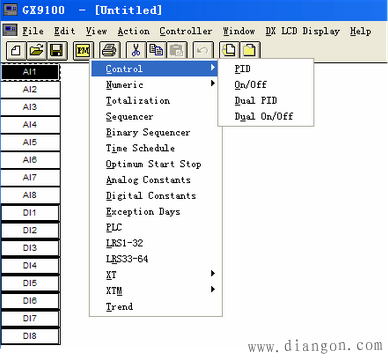

江森GX-9100智能楼宇控制器编程软件界面
|
进入GX-9100编程软件后可以对DX-9100控制器进行编程和通讯。
(1)主菜单详解 1.文件：操作菜单说明 New—新建 （File） Open—打开 （File） Import—输入 （File） Save—保存 （File） Save As—另存为 （File） Print—打印 （File） Print Preview—打印预览 （File） Print Setup—打印设置 （File） Header/Footer—页眉/页脚 （File） Read User Names—导入符号文件 （File） Write User Names—导出符号文件 （File） DDL File Options—符号文件操作 （File） Exit—退出 （File） 2.编辑：操作菜单说明 Add PM—添加编程模块 （Edit） Configure—配置 （Edit） Delete—删除配置 （Edit） Data—进入数据表 （Edit） Change Module Number—改变模式号码 （Edit） Global Data—制式数据及密码 （Edit） Add Alarm Disable—添加报警显示 （Edit） Connect—连接 （Edit） Disconnect—显示连接 （Edit） Calibration—量程变换 （Edit） Job Information—工作说明（Edit） Clear—删除 （Edit） 3.查看：操作菜单说明 Show Selected—显示所选模块 （View） Show All—显示所有模块 （View） Show User Names—显示符号 （View） Show Tag Names—显示原码 （View） Show Connections—显示所选模块的连接参数 （View） Trace—显示所选的连接（鼠标点击） （View） 4.连通：操作菜单说明 Upload—上传 （Action） Download—下载 （Action） 5.控制器：操作菜单说明 DX Version 1.1,1.2,1.3—DX系列 版本1.1, 版本1.2, 版本1.3（Controller） DX Version 1.4—DX系列 版本1.4（Controller） DX Version 2.0,2.1,2.2—DX系列 版本2.0, 版本2.1, 版本2.2（Controller） DX Version 2.3,2.4—DX系列 版本2.3, 版本2.4（Controller） DX Version 3.0,3.1,3.2—DX系列 版本3.0, 版本3.1, 版本3.2（Controller） DX Version 3.3,3.4—DX系列 版本3.3, 版本3.4（Controller） (2)界面操作 在GX-9100 操作界面中，点击右键可以弹出操作菜单。用鼠标点住程序模块拖拉可以调整其位置。程序模块平时是以缩略图标的形式显示，双击程序模块后可以将其展开。展开后可以清楚地显示程序模块与其他单元之间的连接关系。新建文件后，可以通过选择控制器（Controller）来组态输入/输出点的数量，同时还可以添加XT扩展模块来增加输入/输出点的数量。输入点排列在屏幕的左恻，输出点排列在屏幕的右恻。 |
