什么是磁路?

磁路就是磁通走的路径。

为了利用较小的电流产生出较强的磁场并把磁场约束在一定的空间内加以运用，常采用导磁性良好的铁磁物质做成闭合或近似闭合的铁芯。常应用在电机、变压器、继电器等电工设备中。所以磁通的绝大部分经过铁芯而形成一个闭合通路，这就是所谓的磁路。

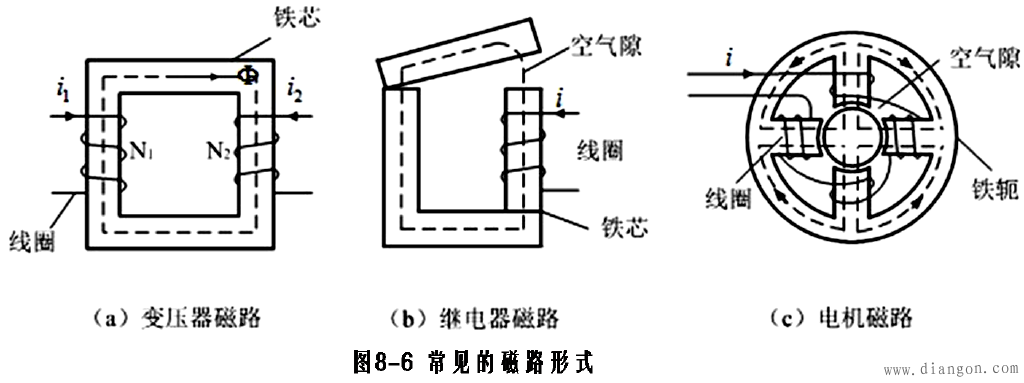

常见的磁路形式如图8-6所示，磁路可分为无气隙（图8-6（a））和有气隙(图8-6（b）)，无分支（图8-6（a））和有分支多种（图8-6（c））。

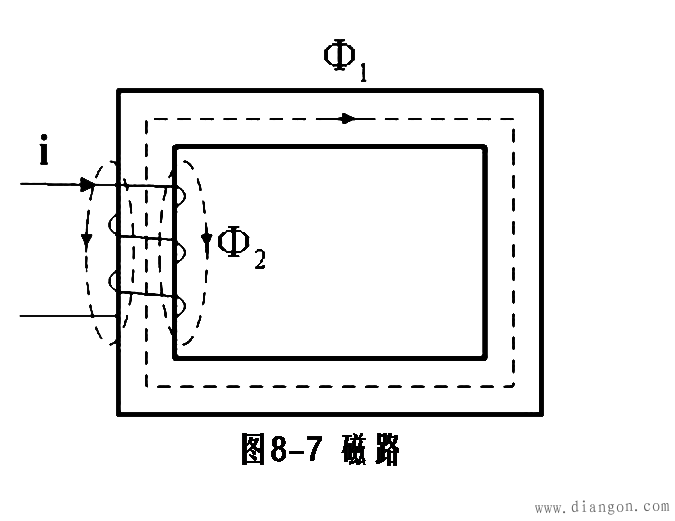

磁路的磁通分为主磁通和漏磁通两部分，沿铁芯形成的路径中通过的磁通称主磁通，少量穿出铁芯磁路以外的磁通叫做漏磁通。如图8-7中φ1是主磁通，φ2是穿出了铁芯漏磁通。一般在磁路的计算中，往往忽略漏磁通的影响。
