三相异步电动机停止的反接制动控制电路

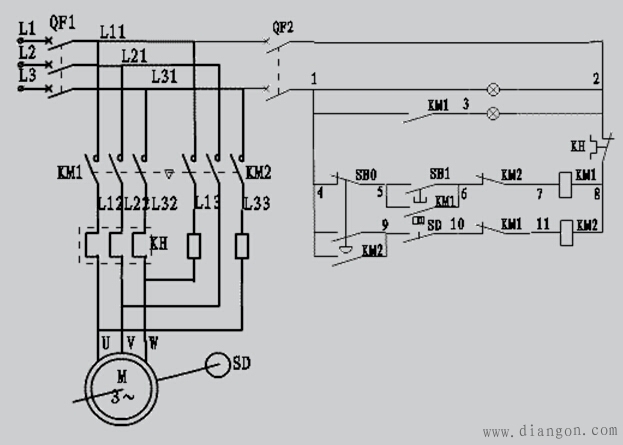

停止的反接制动控制电路如下，其特点是：
1. 反接制动需要借助速度继电器SD来完成。速度继电器内有一个重物，与电机轴作机械连接。
2. 当揿动SB1启动按钮，电机转起来达到一定转速以后，便由于惯性的作用使重物将速度继电器的微形开关压合而发出信号，SD触点接通；当揿动SB0停止按钮，KM1失电，电机脱离电源而瞬间进入自由停车状态；当KM1的常闭触点恢复闭合，KM2得电，电机接通反向电源，电机进入制动状态；电机速度开始下降，直到低于那个将速度继电器触点压合的速度，该速度继电器的微形开关断开，电机再进入自由停车状态一直到完全停止。
3. KM1与KM2选择带机械联锁的交流接触器，并设置其常闭触点的电气联锁，以策安全。
4. 电路用断路器QF1和QF2作电路的短路保护；用热继电器KH作电机的长期过载保护。
5. 电阻R是为调节制动强度而设置。
