单向晶闸管的外形、结构和电路符号

晶闸管又称硅可控整流元件，俗称可控硅。为控制强电的半导体器件，即为控制开关元件；广泛应用于无触点开关电路及可控整流设备中。晶闸管有单向晶闸管和双向晶闸管两种类型。

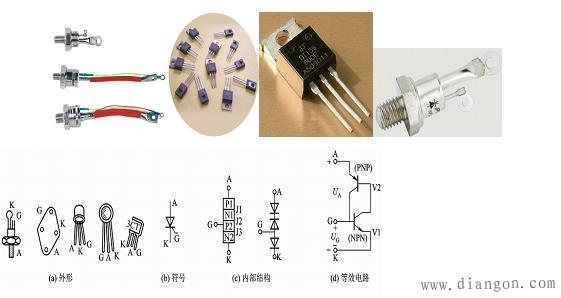

单向晶闸管的外形、结构和电路符号
如图所示。

晶闸管由P1、N1、P2、N2四层半导体组成，从P1引出的是阳极A，从N2引出的是阴极K，控制极G从P2引出，显然，有三个PN结，分别用J1、J2、J3表示。
