步进电机的构造（以5相步进为例）
时间：2023-03-10作者：佚名
|
步进电机的构造主要采用图示的方式进行讲解：

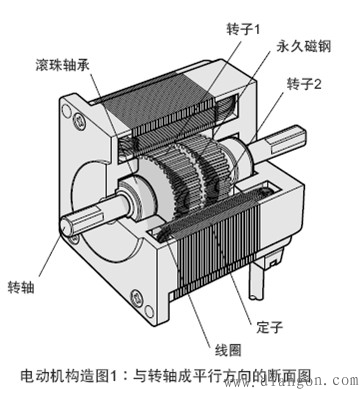

步进电动机构造上大致分为定子与转子两部分。 转子由转子 1、转子 2、永久磁钢等 3 部分构成。而且转子朝轴方向已经磁化，转子 1 为 N 极时，转子 2 则为 S 极。
 定子拥有小齿状的磁极，共有 10个，皆绕有线圈。 其线圈的对角位置的磁极相互连接着，电流流通后，线圈即会被磁 化成同一极性。（例如某一线圈经由电流的流通后，对角线的磁极将 同化成 S 极或 N 极。） 对角线的 2个磁极形成 1个相，而由于有 A相至 E相等 5个相位，因此称为 5 相步进电动机。

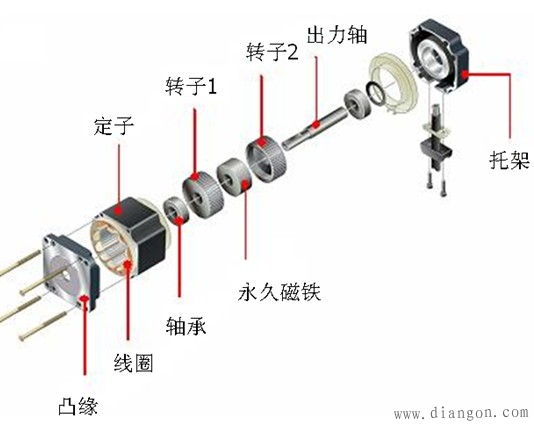

 系统构成图示

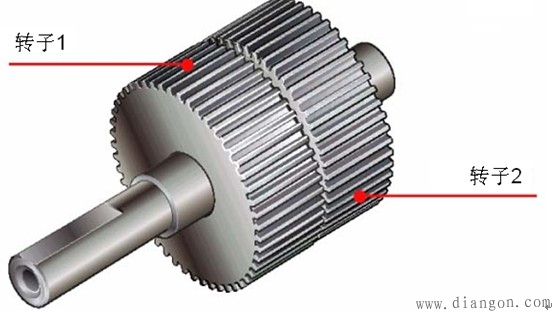

 转子的外圈由 50个小齿构成，转子 1 和转子 2 的小齿于构造上互 相错开 1/2 螺距。由此转子形成了100个小齿。目前已经有转子单个加工至100齿的高分辨率型，那么高分辨率型的转子就有200个小齿。因此其机械上就可以实现普通步进电机半步(普通步进电机半步需要电气细分达到)的分辨率。

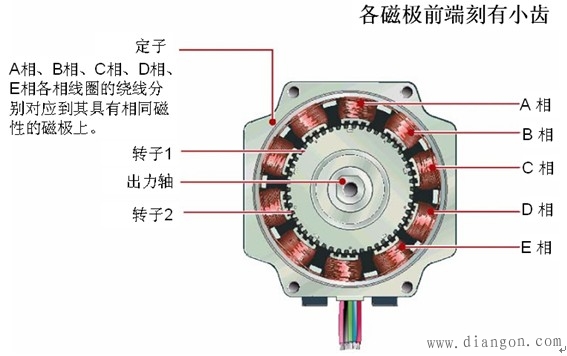

 电动机构造图2∶与转轴成垂直方向的断面图 |
