接地的类型

根据接地与接零的作用不同，可分为以下几种类型：
1、功能性接地
为保证电力系统与电气设备的正常运行，实现其可靠性及固有功能的接地称为功能性接地。如三相变压器或电动机的中性点接地。
2、 保护性接地
为保证人身安全，防止触电事故发生而进行的接地。如电动机或其它电气设备的金属外壳接地。
3、保护性接零

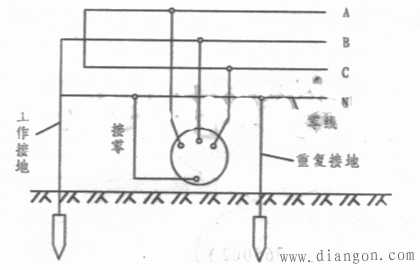

在低压三相四线制系统的电气设备中，不带电的金属外壳，用导线与零线连接即为保护性接零，如图所示。
图 零线和接零
4、重复接地
在中性点直接接地的低压系统中，为确保接零可靠，除在电源中性点进行工作接地外，还在零线的其它地方进行必要的多点接地，如图所示。
