锯齿波发生电路图解

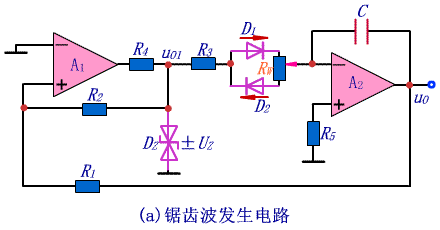

在三角波发生电路中，积分电路正向积分的时间常数远大于反向积分的时间常数，或者反向积分的时间常数远大于正向积分的时间常数，那么输出电压uO上升和下降的斜率相差很多，就可以获得锯齿波。利用二极管的单向导电性使积分电路两个方向的积分通路不同，就可得到锯齿波发生电路，如图（a）所示。图中R3的阻值远小于Rw。

设二极导通时的等效电阻可忽略不计，电位器的滑动端移到最上端。

◆当uO1= UZ时，D1导通，D2截止，输出电压uO随时间线性下降；

◆当uO1=-UZ时，D2导通，D1截止，输出电压uO随时间线性上升。

由于Rw>>R3，uO1和uO的波形如图(b)所示。

调整R1和R2的阻值可以改变锯齿波的幅值；调整R1、R2和Rw的阻值以及C的容量，可以改变振荡频率；调整电位器滑动端的位置，可以改变uO1的占空比，以及锯齿波上升和下降的斜率。
