常用的电流互感器检测电路

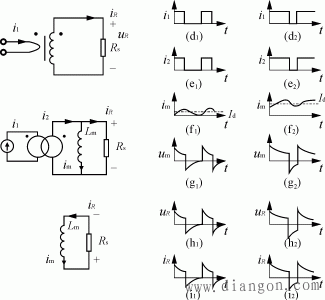

常用的电流互感器检测电路如图1(a)所示。
图1(b)表示原边有电流脉冲时的等效电路,电流互感器简化为理想变压器与励磁电感m模型,s为取样电阻。
当占空比<0.5时,在电流互感器原边电流脉冲消失后,磁芯依靠励磁电流流过采样电阻s产生负的伏秒值,实现自复位〔如图1（d1）～（i1）所示〕,由于采样电阻s很小,所以负向复位电压较小;当电流脉冲占空比很大时(>0.5),复位时间很短,没有足够的复位伏秒值,使得磁芯中直流分量d增大,有可能造成磁芯逐渐正向偏磁饱和〔如图1（d2）～（i2）所示〕,失去检测的作用,所以自复位只能应用于电流脉冲占空比<0.5的场合。

(a)检测电路
(b)原边有脉冲时等效电路
(c)磁芯复位时等效电路
图1 常用的电流互感器检测电路分析
可以看出,此电路对于检测单极性直流脉冲存在诸多缺点。励磁电感电流m中存在直流分量d,容易导致磁芯饱和。输出电压信号R为双极性,不便于后级电路处理。
