接近开关原理接线图解

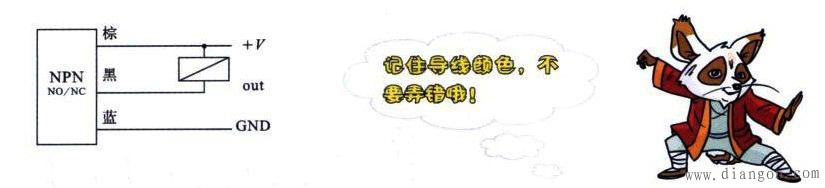

在THWSKW一2A中所使用的接近开关的型号是三线制NPN常开型。当接近开关检测到档块时，就会有限位信号或参考点减速信号产生。接线方法如图1所示。

图1 接近开关的接线

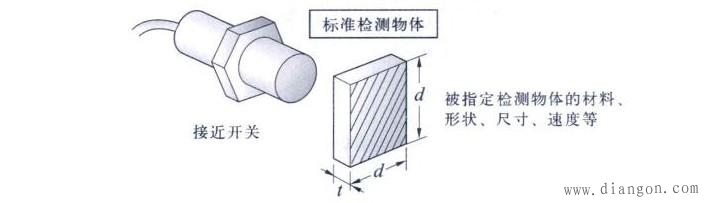

无论是哪一种接近开关，在使用时都必须注意被检测物的材料、形状、尺寸、运动速度等因素，如图2所示。

图2 接近开关的使用场合

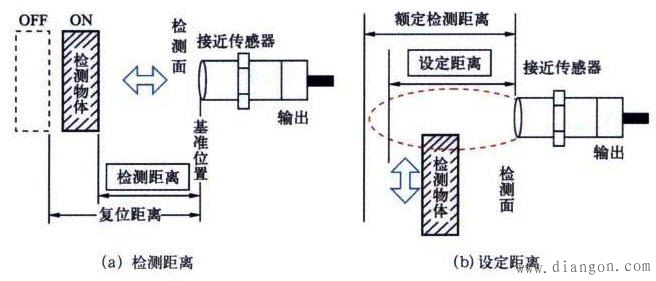

在接近开关安装与选用中，必须认真考虑检测距离、设定距离，保证THWSKW一2A上的接近开关可靠动作。安装距离注意说明如图3所示。

图3 安装距离注意说明
在一些精度要求不是很高的场合，接近开关可以用来产品计数、测量转速甚至是旋转位移的角度。但在一些要求较高的场合，往往用光电编码器来测量旋转位移或者间接测量直线位移。
