SINUMERIK 802C数控系统硬件接口

SINUMERIK 802C base line属于经济型数控系统，它可以控制2—3个进结轴伺服单元和一个主轴伺服或变频主轴单元。

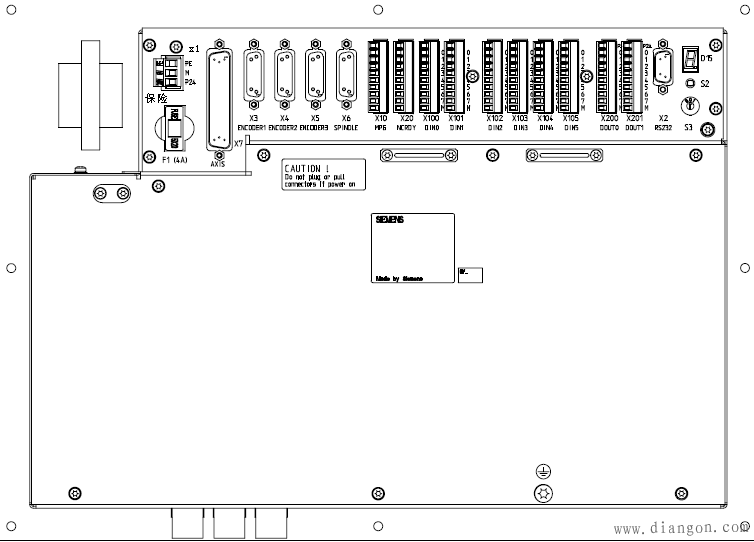

• 802C系统背面接口如下图所示。

• 802C统主要接口包括：

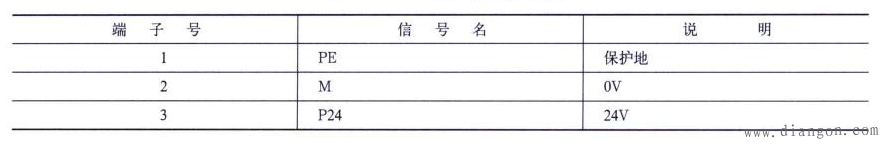

(1)24v直流电源接口x1，x1为系统提供24v工作电压。数控机床电气控制系统采用4v直流稳压电源提供系统工作。x1接口端子接线方法表如下图所示。

(2)RS232串行通讯接口X2，数控系统与计算机通过朋232接口进行串行通讯。RS232接口通讯电缆接线图如下图所示。

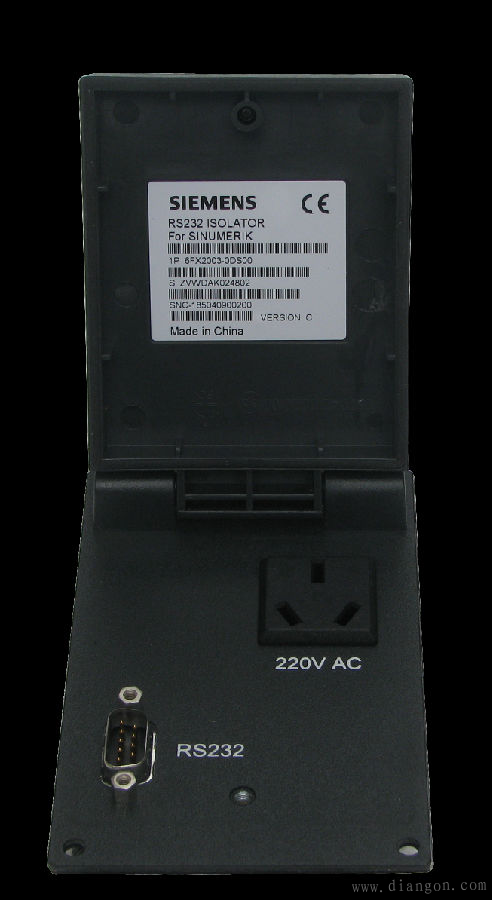

通常将RS232接口转接到方便操作的位置。RS232接口转接盒如下图所示。

(3)保险接口，保险接口位于24V电源接口XI下方。

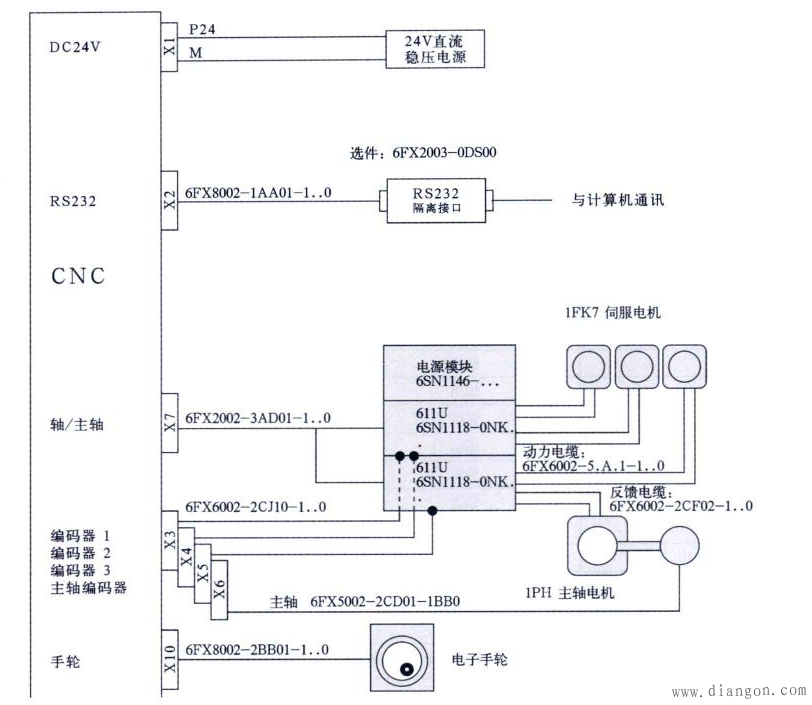

(4)主轴／进给轴伺服接口X7，主轴、进给轴伺服驱动接口与611U伺服驱动29的连接如下图所示。

(5)进给轴反馈信号接口X3、X4、X5、X6。SINUMERIK 802C base line所使用的X3一X6接口引脚分配均相同。为SUB—D15芯孔插座。但是功能上x3—x5用于连接三个进给轴伺服电动机的编码器，X6为主轴编码器接口。

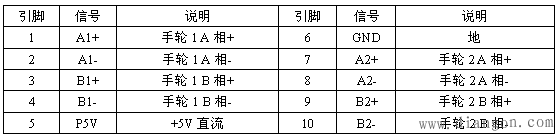

(6)手轮接口X10。系统支持连按一个或两个手轮。X10有10个接线端于X10接线端子说明如下表：

802C系统共有48个数字输入和16个数字输出接线端子。X100~X105为数字输入接口， X200~X201为数字输出接口。如下图所示。

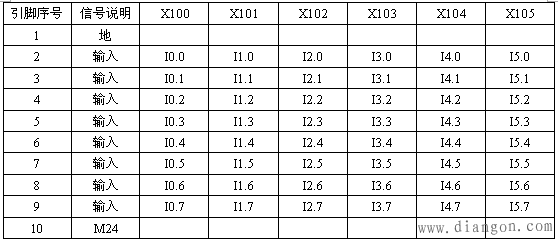

数字输入接线端子

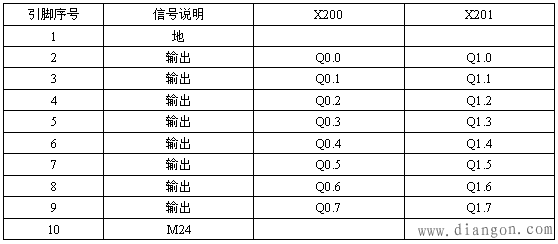

数字输出接线端子

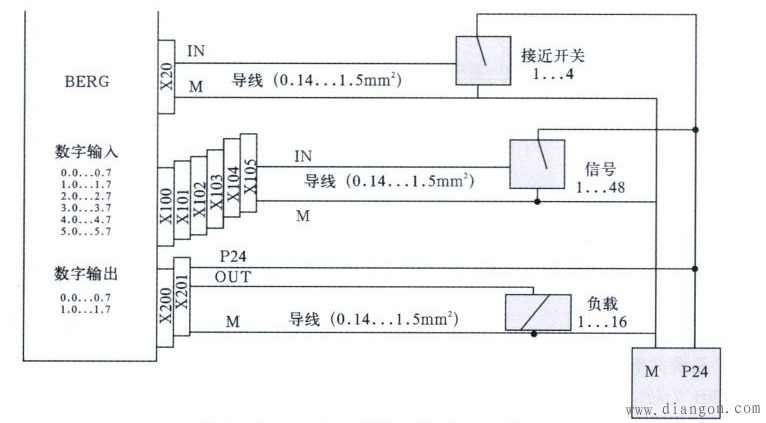

802C系统plc接口信号连接图如下图所示。
