计数器分为同步计数器和异步计数器，在同步计数器中，各触发器都是利用被计数的脉冲作为时钟，因此各触发状态同时更新。同步计数器具有工作速度快，译码后输出波形好等优点，使用非常广泛。实际应用中，可直接采用芯片厂商生产的中规模集成计数器。
下面介绍最常用的四位二进制同步计数器 74LS161 。 该计数器能同步并行预置数据，异步清零，具有清零、置数、计数和保持四种功能，且具有进位信号输出，可串接计数使用。
74LS161 的引脚图如图1，其功能表如表1 。
从功能表可知，该计数器有清零信号
，使能信号S1、S2，置数信号
，时钟 CP 和四个数据输入端A、B 、C 、D ，另外还有四个数据输出端QA、QB、QC、QD以及进位输出Qcc，具Qcc=QA·QB·QC·QD·S2 。根据功能表分析计数器功能如下： 表1
| |
|
S 1 |
S 2 |
CP |
功能 |
|
0 |
|
X |
X |
X |
清“ 0 ” |
|
1 |
0 |
X |
X |
- |
预置 |
|
1 |
1 |
1 |
1 |
- |
计数 |
|
1 |
1 |
0 |
1 |
X |
保持 |
|
1 |
1 |
X |
0 |
X |
保持 Qcc=0 |
图1

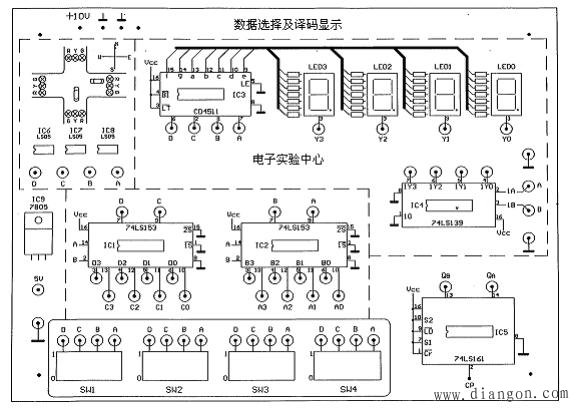

图2
（ 1 ）稳压电源给实验电路板提供 10V 电源，经 7805 得到电路所需的 5V 电压。
（ 2 ）将两片数据选择器74LS153的输入端D0 C0 B0 A0 ，1D 1C 1B 1A ， 2D 2C 2B A 2 ， D3 C3 B3 A3 分别接至拨动开关 SW1，SW2，SW3，SW4，进行数据输入，SW1—SW4可通过拨动开关对BCD码进行预置。
(3) 数据选择器输出的 8421BCD 码经显示译码器 CD4511 驱动送至数码管显示。
(4) 2--4 线译码器 74LS139 的地址端与数据选择器的地址端已连接， 74LS139 的输出端分别 接至四个 LED 显示数码管的共阴端，进行分时显示。
(5) 地址端 A 、 B 的选择可手动选择或由计数器 LS161 动态选择。在手动选择时， A 、 B 都悬空时为 11 状态，此时允许第四路信号输出，将 A 、 B 端分别接地或不接地，则可得到其他不同的选择输出。若 TTL 信号送至计数器 74LS161CP 端，输出端 QA，QB 与数据选择器地址端相连，则可进行动态显示。
(6) 由数据选择器提供数据，用三只 74LS05 和外围元件构成已预置好的译码电路，分别驱动红黄绿指示灯发光，组成简单十字路口交通灯控制电路。
