FET差分式放大电路

FET差分式放大电路的特点

输入阻抗高，输入偏置电流很小。

JFET构成的差分式放大电路：输入电阻可达10¹²W，输入偏置电流约为100pA数量级；

MOSFET差分式放大电路：输入电阻则可达10¹⁵W，输入偏置电流在10pA以下。

FET差分式放大电路的分析

FET差分式放大电路的电路结构、工作原理和分析方法与BJT差分式放大电路基本相同，并具有相同的电路特点，只不过是用FET的小信号模型来分析计算而已。

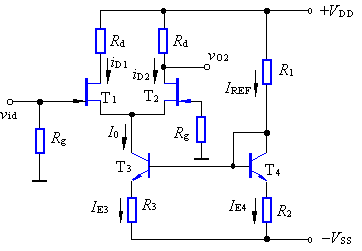

图1所示为带恒流源的JFET差分式放大电路。其中JFET T₁、T₂是差分对管，BJT T₃、T₄及R₁、R₂、R₃组成恒流源电路，用于抑制共模信号。电路的动态指标计算类似于场效应管单极共源放大电路。由于该电路是单入-单出差分式放大电路，所以，其差模电压增益为

式中g_m为T₁、T₂的互导。

输入电阻的计算与BJT构成的差分放大电路有所差别。由于场效应管的输入电阻很大，栅极电流可忽略不计。同时，该电路的栅极有R_g电阻接地。所以，差模输入电阻为

R_id»R_g
